Restricción de ángulo

Múltiples herramientas de restricción dimensional comparten la misma posición en el conjunto de herramientas. Pulse la herramienta visible y manténgala presionada para abrir la lista Herramientas asociadas y escoja la herramienta deseada.

Restringe la relación angular entre objetos separados o segmentos de líneas de un único objeto. Si se gira un objeto o segmento, el objeto o segmento al que está restringido se ajusta para mantener el ángulo.

Para restringir el ángulo entre objetos o segmentos de líneas de un único objeto:

Pulse la herramienta correspondiente.

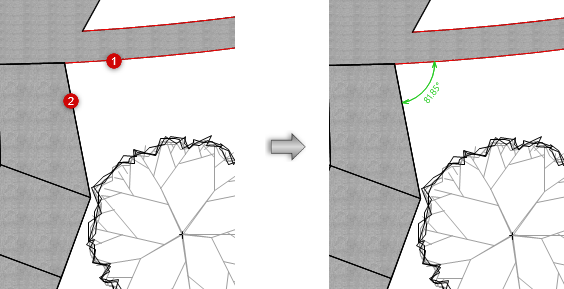

Pulse uno de los dos objetos o segmentos de líneas que serán restringidos.

Pulse el segundo objeto o segmento de línea que será restringido.

Aparecerá dibujado entre los dos objetos o segmentos de línea un ángulo de color verde.
