Roscas de tornillo
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Consulte los modos en el tema La herramienta Inserción de símbolo. |
Roscas de tornillo
|
Detalles constructivos |
Para insertar una rosca de tornillo:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Diámetro |
Introducir el diámetro de rosca. |
|
Longitud total |
Especificar la longitud total de la rosca de tornillo. |
|
Longitud de rosca |
Especificar solo la longitud de las roscas. |
|
Paso de rosca |
Indicar el paso de rosca. |
|
Radio de empalme |
Especificar el radio de empalme. |
|

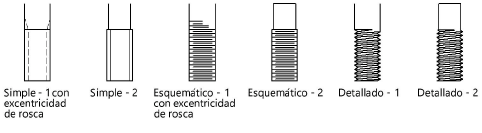

Estilo de rosca |
Seleccionar uno de los estilos de presentación de roscas. Para el Estilo 1, el diámetro de vástago con caña de apoyo es igual al diámetro de rosca; para el Estilo 2, el diámetro de vástago con caña de apoyo es igual al diámetro de paso.
|
|
Parte inferior de rosca |
Seleccionar plano o achaflanado. |
|
Mostrar roscas como |
Para estilos de rosca Simples, seleccionar líneas punteadas o de sólido.
|
|
Mostrar excentricidad de rosca |
El parámetro muestra la excentricidad de rosca con los estilos Simple-1 y esquemático-1. |
|
Mostrar línea central |
El parámetro traza las roscas de tornillo con líneas centrales. |
