Pasadores
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para la herramienta Inserción de símbolo (consulte el tema La herramienta Inserción de símbolo) |
Pasador
|
Tornillería |
Múltiples herramientas de pasador y pasador cilíndrico comparten la misma posición en el conjunto de herramientas. Pulse la herramienta visible y manténgala presionada para abrir la lista Herramientas asociadas y escoja la herramienta deseada.
Para insertar un pasador:
Pulse la herramienta y el modo deseado.
Pulse un lugar en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|

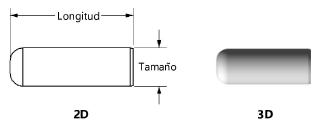

Tipo de pasador |
Seleccionar el tipo de pasador ANSI.
|
|
Tamaño nominal |
Escoja el tamaño nominal en pulgadas. |
|
Longitud |
Introducir la longitud del pasador. |
|
Vista (solo en vista 2D) |
Escoja la vista bidimensional.
|
|
Mostrar línea central (solo en vista 2D) |
El parámetro traza el pasador con líneas centrales. |
