DesignSeries.pngClavijas

Ejes de articulación

Modo

Herramienta

Conjunto de herramientas

Consulte los modos en el tema La herramienta Inserción de símbolo.

Eje de articulación



Tornillería

Múltiples herramientas de eje de articulación comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.

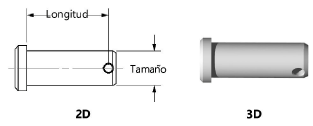

Para insertar un eje de articulación:

Haga clic en la herramienta y el modo.

Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.



Parámetro

Descripción

Tamaño

Seleccionar el tamaño del eje de articulación.

Usar longitud estándar

(solo en pulgadas)

El parámetro ajusta automáticamente la longitud según la longitud estándar recomendada conforme a la normativa ASME. Deselecciónelo para introducir una longitud personalizada.

Tipo de pasador

(solo métrico y DIN)

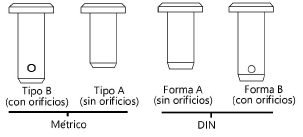

Especificar el tipo de pasador para ejes de articulación métricos y DIN.



Longitud

En el caso de los valores de longitud personalizados, deseleccione los parámetros Usar longitud estándar (pulgadas) o Usar incrementos de longitud estándar (métrico y DIN) para introducir la longitud deseada.

Estilo de cabeza

Seleccionar el estilo de la cabeza.



Vista

(solo en vista 2D)

Escoja la vista 2D.



Mostrar línea central

(solo en vista 2D)

El parámetro traza el eje de articulación con líneas centrales.

Usar incrementos de longitud estándar

(solo métrico y DIN)

El parámetro ajusta automáticamente la longitud según el incremento más cercano en función de los tamaños estándar. Deselecciónelo para introducir una longitud personalizada.
