Cabrestantes
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema La herramienta Inserción de símbolo. |
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
La herramienta Cabrestante y la herramienta Cabrestante - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.
El objeto cabrestante aloja correas redondas y correas en V, de hasta diez ranuras.
Para insertar un cabrestante:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|

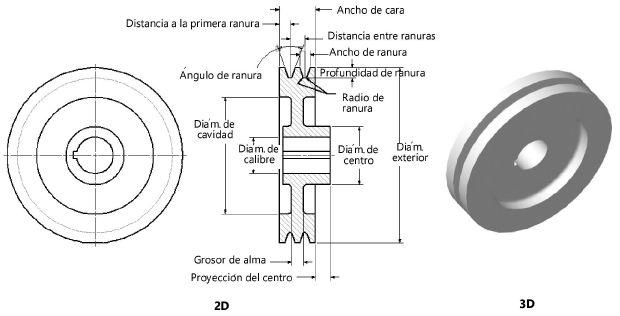

Parámetro |
Descripción |
|
Diámetro exterior |
Introducir el diámetro exterior. |
|
Profundidad de ranura |
Introducir la profundidad de ranura. |
|
Ancho de ranura |
Introducir el ancho de ranura. |
|
Ángulo de ranura (grados) |
Introducir el ángulo de ranura. |
|
Radio de ranura |
Introducir el radio de ranura. |
|
Número de ranuras |
Seleccionar el número de ranuras (hasta diez). |
|
Distancia a la primera ranura |
Introducir la distancia desde el borde izquierdo del cabrestante hasta el centro de la primera ranura para cabrestantes de ranuras múltiples. |
|
Distancia entre ranuras |
Introducir la distancia entre ranuras para cabrestantes de ranuras múltiples. |
|
Ancho de cara |
Para cabrestantes de ranuras múltiples, este valor se calcula de manera automática; para cabrestantes de ranuras simples, introducir el ancho de cara. |
|
Dibujar cavidad (solo en vista 2D) |
Escoja Dibujar cavidad para trazar un alma empotrada y especificar los parámetros 2D. |
|
Grosor de alma |
Introducir el grosor de alma. |
|
Diámetro de cavidad |
Introducir el diámetro de cavidad. |
|
Radio de esquina de cavidad |
Especificar el radio de esquina de cavidad. |
|
Radio de empalme de cavidad |
Indique el radio redondeado de la cavidad. |
|
Dibujar centro (solo en vista 2D) |
El parámetro traza un cubo. |
|
Diámetro de centro |
Indique el diámetro del cubo. |
|
Proyección de centro (izquierda/derecha) |
Especificar la cantidad de proyección para el centro a la izquierda y a la derecha; un valor negativo indica que la cara del centro está empotrada. |
|
Radio de ángulo del centro |
Introducir el radio de ángulo del centro. |
|
Radio de empalme del centro |
Introducir el radio de empalme del centro. |
|
Dibujar perforación (solo en vista 2D) |
El parámetro traza una perforación. |
|
Diámetro de perforación |
Indique el diámetro de la perforación. |
|
Ranura de chaveta |
Si hay una ranura de chaveta, escoja el tamaño rectangular o cuadrado recomendado. De otro modo, escoja el tamaño a medida. Las selecciones rectangular y cuadrado aplican el tamaño recomendado por ASME en función del diámetro de calibre. |
|
Ancho/Altura |
Para tamaños de ranura de chaveta personalizados, introducir los valores de altura y ancho de la ranura de chaveta. |
|

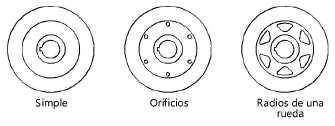

Configuración de alma (solo en vista 2D) |
Seleccionar la configuración de alma y luego especificar parámetros 2D, si existe alguno. Cuando escoge Orificios, puede especificar el tamaño como diámetro o porcentaje.
|
|
Número |
Indicar el número de orificios o radios de una rueda para la rueda dentada (no se aplica a configuraciones de alma Simple). |
|
Tamaño (10-100%) |
Para configuraciones de alma Orificios (Porcentaje) y Radios de una rueda, introducir el porcentaje de la abertura de cavidad ocupada por los orificios o radios de rueda. |
|
Distancia central |
Para los Orificios de la configuración de alma, especificar la distancia entre los centros de orificios. |
|
Diámetro de orificio (2D y 3D) |
Para los Orificios de la configuración de alma, indicar el tamaño de los orificios. |
|

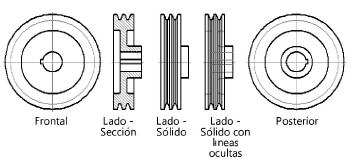

Vista (solo en vista 2D) |
Escoja la vista 2D.
|
|
Mostrar líneas centrales (solo en vista 2D) |
El parámetro traza la polea con líneas centrales. |
|
Mostrar diámetro raíz (solo en vista 2D) |
El parámetro traza la polea con un diámetro raíz. |
