Ejes
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema La herramienta Inserción de símbolo. |
Eje
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
La herramienta Eje y la herramienta Eje - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.

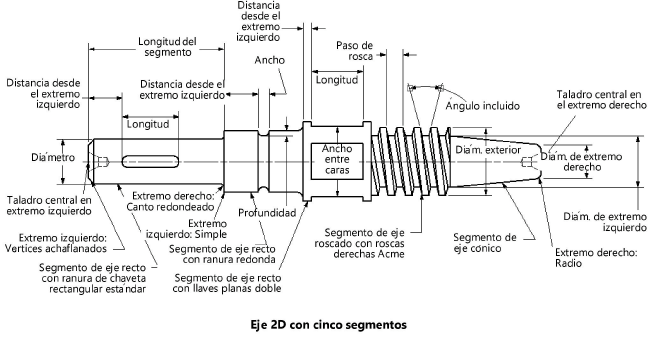

La herramienta Eje permite la creación de un eje que consiste en múltiples segmentos de eje rectos, cónicos y roscados.
Para insertar un segmento de eje:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse el botón Configuración en la paleta Información del objeto para agregar, eliminar o modificar segmentos de componentes de ejes (ver Propiedades del segmento de eje).
