Resortes de troquel
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema Trazado de líneas individuales Modos para la herramienta Inserción de símbolo (consulte el tema La herramienta Inserción de símbolo) |
Resorte de troquel
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
La herramienta Resorte de troquel y la herramienta Resorte de troquel - 3D comparten la misma posición en el conjunto de herramientas. Pulse la herramienta visible y manténgala presionada para abrir la lista Herramientas asociadas y escoja la herramienta deseada.
El resorte de troquel 2D es un objeto lineal, mientras que el resorte de troquel 3D es un objeto punto.
Los resortes de troquel se fabrican con alambre rectangular.
Pasos para insertar resortes de troquel:
Pulse la herramienta y el modo deseado.
Pulse un lugar en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Se ajusta en el orificio |
El resorte se ajustará en un orificio de este diámetro. |
|
Se ajusta sobre el eje |
El resorte se ajustará en un eje de este diámetro. |
|
Ancho del alambre |
Especificar el ancho del cable. |
|
Altura del alambre |
Introducir la altura del cable. |
|
Altura de sólido |
Introducir la altura del resorte en la compresión máxima. |
|
Longitud de trabajo |
Indique la longitud de trabajo del resorte, o pulse un punto de control del resorte y arrástrelo para definir la longitud gráficamente.
|
|
Espiral |
Escoja una dirección de espiral Mano izquierda o Mano derecha. |
|
Presentación (solo en vista 2D) |

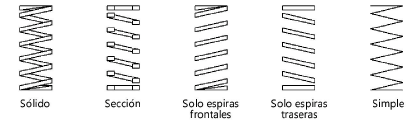

Escoja el modo de presentación de los resortes bidimensionales.
|
|
Dibujar línea central (solo en vista 2D) |
Úselo para trazar el resorte con líneas centrales. |
