Muelles de extensión: vista frontal y vista 3D
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema Trazado de líneas individuales. |
Muelle de extensión - Frontal
Muelle de extensión - 3D
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
Múltiples herramientas de muelle de extensión comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.
Para insertar un muelle de extensión - vista frontal o 3D:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|

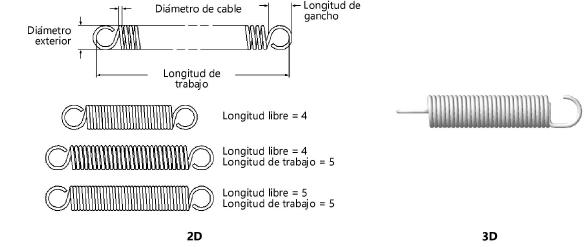

Parámetro |
Descripción |
|
|
Diámetro exterior |
Especificar el diámetro exterior de la sección en espiral del muelle. |
|
|
Diámetro de cable |
Introducir el diámetro de cable. |
|
|
Longitud libre |
Longitud del muelle cuando no está extendido (no se aplica fuerza). |
|
|
Longitud de trabajo |
Especificar el valor de longitud de trabajo del muelle, o hacer clic y arrastrar un punto de control de muelle para definir la longitud gráficamente.
|
|
|
Estilo de extremo |
Seleccionar un estilo para los extremos del muelle. |
|
|
Longitud de gancho |
Introducir la longitud del gancho desde el extremo del muelle hasta la parte superior del gancho. |
|
|
Ganchos en ángulos rectos (solo en vista 3D) |
Escoja crear los ganchos 3Des en un ángulo recto entre uno y otro. |
|
|
Espiral |
Escoja una dirección de espiral Mano izquierda o Mano derecha. |
|
|
Vista (solo frontal) |
Escoja la vista 2D del gancho. |
|
|
Presentación (solo frontal) |
Escoja un modo de presentación para el resorte 2D.
|
|
|
Establecer longitud libre a longitud de trabajo (solo frontal) |
El parámetro impone un valor de Longitud libre del resorte igual al valor de Longitud de trabajo. La opción muestra las espiras bien comprimidas en cualquier longitud de trabajo. |
|
|
Mostrar todos los elementos (solo frontal) |
El parámetro traza todas las espiras del resorte. |
|
|
Dibujar línea central (solo frontal) |
El parámetro traza el muelle con líneas centrales. |
|
