Cojinetes de soporte
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema La herramienta Inserción de símbolo. |
Cojinete de soporte
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
La herramienta Cojinete de soporte y la herramienta Cojinete de soporte - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.
Para insertar un cojinete de soporte:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|

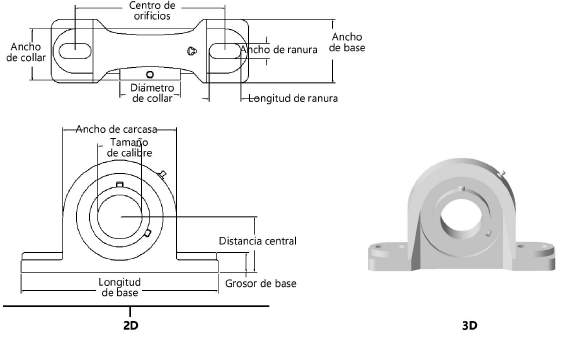

Parámetro |
Descripción |
|
Tamaño |
Escoja uno de los tamaños del cojinete de chumacera común. Los parámetros afines aparecen en la paleta Información del objeto. |
|
Usar cotas personalizadas |
El parámetro aplica las modificaciones paramétricas personalizadas. |
|
Tamaño de calibre |
Indicar el diámetro de calibre. |
|
Distancia central |
Indicar la longitud desde el centro del calibre hasta la parte inferior de la base. |
|
Ancho de carcasa |
Introducir el ancho de la carcasa. |
|
Longitud de base |
Especificar la longitud de la base. |
|
Grosor de base |
Especificar el grosor de la base. |
|
Centros de orificios |
Especificar la distancia entre los centros de orificios. |
|
Ancho de ranura |
Indicar el ancho de las ranuras. |
|
Longitud de ranura |
Indicar la longitud de las ranuras. |
|
Ancho de base |
Especificar el ancho de la base de bloque. |
|
Ancho de collar |
Introducir el ancho del collar. |
|
Diámetro de collar |
Introducir el diámetro del collar. |
|
Tamaño de tornillo de fijación |
Indicar el tamaño de tornillos de fijación de bloqueo. |
|
Vista (solo en vista 2D) |
Seleccionar la vista 2D.
|
|
Mostrar tornillos de fijación |
El parámetro muestra los tornillos de fijación.
|
|
Mostrar grasera |
El parámetro muestra la grasera.
|
|
Mostrar líneas centrales y líneas ocultas (solo en vista 2D) |
El parámetro traza el cojinete 2D con líneas centrales y líneas ocultas.
|
