Muelles
Muelles Belleville
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema La herramienta Inserción de símbolo. |
Muelle Belleville
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
La herramienta Muelle Belleville y la herramienta Muelle Belleville - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.
Para insertar un muelle Belleville:
Pulse la herramienta y el modo deseado.
Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|

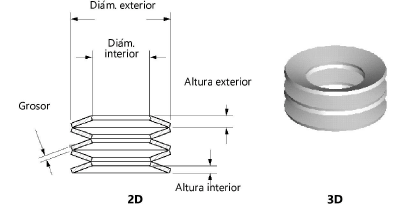

Parámetro |
Descripción |
|
Diámetro interior |
Indique el diámetro interior del muelle Belleville. |
|
Diámetro exterior |
Indique el diámetro exterior del muelle Belleville. |
|
Grosor |
Introducir el grosor de cable. |
|
Altura |
Introducir la altura de cada sección de muelles. |
|
La altura es |
Indicar si el valor de Altura se aplica al Interior o Exterior del muelle. |
|
Número de muelles |
Especificar el número de muelles. |
|
Configuración |
Seleccionar la configuración de muelle.
|
|
Número hacia abajo/Número hacia arriba (solo alternos) |
Para configuraciones de muelles Alternar arriba y abajo, introducir el número de muelles orientados hacia arriba y el número de muelles orientados hacia abajo. |
|
Dibujar primer muelle arriba (solo alternos) |
En el caso de las configuraciones de muelle Alternar arriba y abajo, el parámetro traza la primera sección de muelle orientada hacia arriba. |
|
Vista (solo en vista 2D) |
Escoja la vista 2D.
|
|
Dibujar línea central (solo en vista 2D) |
El parámetro traza el muelle 2D con líneas centrales. |
