Cojinete de rodillos cónicos
|
Modo |
Herramienta |
Flujo de trabajo: Conjunto de herramientas |
|
Consulte los modos en el tema La herramienta Inserción de símbolo. |
Cojinete de rodillos cónicos
|
Architect y Spotlight: Componentes de máquina Landmark: personalice el espacio de trabajo para agregar la herramienta (siga las instrucciones en el tema Personalización de los espacios de trabajo). |
Múltiples herramientas de cojinete de bolas, cojinete de rodillos y cojinete de agujas comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el ratón sobre la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.
Para insertar un cojinete de rodillos cónicos:
Pulse la herramienta y el modo deseado.

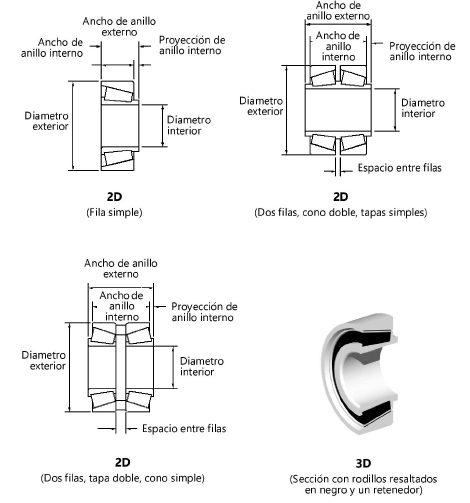

Pulse en el dibujo para colocar el objeto y pulse otra vez para definir su rotación. Se abre un cuadro de diálogo de propiedades la primera vez que use la herramienta en un archivo. Defina los parámetros predeterminados. Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|

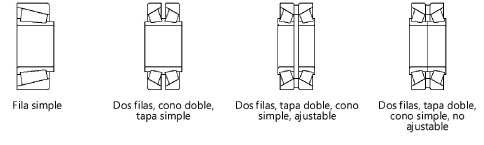

Tipo de cojinete |
Seleccionar desde una variedad de tipos de cojinetes.
|
|
Diámetro interior |
Especificar el diámetro interior del cojinete. |
|
Diámetro exterior |
Especificar el diámetro exterior del cojinete. |
|
Ancho de anillo interno |
Introducir el ancho de anillo interno. |
|
Ancho de anillo externo |
Introducir el ancho de anillo externo. |
|
Espacio entre filas |
Introducir el espacio entre filas. |
|
Proyección de anillo interno |
Especificar la distancia de proyección del anillo interno. |
|
Vista (solo en vista 2D) |
Escoja la vista 2D.
|
|
Mostrar retenedores |
El parámetro muestra el cojinete con retenedores. También debe escoger Mostrar detalle para ver los retenedores en cojinetes 2D. |
|

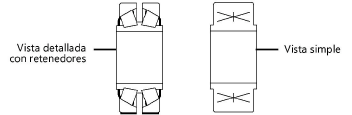

Mostrar detalle (solo en vista 2D) |
Indicar si mostrar una vista 2D detallada del cojinete (incluidas bolas o retenedores).
|
|
Mostrar línea central (solo en vista 2D) |
El parámetro traza el cojinete con líneas centrales. |
|
Sección (solo en vista 3D) |
El parámetro traza una sección del cojinete. |
|
Resaltar rodillos (solo en vista 3D) |
El parámetro resalta los rodillos dentro del cojinete en negro. |
