Objetos de ventilación/electricidad/fontanería
HVAC
Las herramientas y los objetos de HVAC disponibles en el producto de Vectorworks Architect agregan al dibujo conductos HVAC y difusores en varias configuraciones. Estos modelos geométricos pueden representar una variedad de elementos actuales. Por ejemplo, el objeto difusor puede tener las cotas y los parámetros establecidos para desarrollar varios difusores de diferentes medidas, incluyendo tamaños estándar de la industria que pueden predefinirse.
Acceda a objetos HVAC desde las bibliotecas Vectorworks en el Administrador de recursos. Objetos de HVAC consisten en representaciones 2D/3D híbridas de elementos de conductos HVAC comunes.

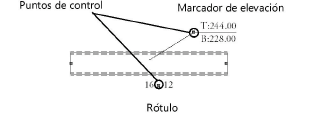

Los objetos de conductos incluyen, en forma opcional, de etiquetas mostradas y etiquetas de marcadores de elevación. Los contenidos de etiqueta son determinados por una cadena texto de valores definidos por el usuario, tal como el ancho y la altura (obtenidos automáticamente) y cualquier texto deseado. La etiqueta del marcador de elevación indica la parte superior e inferior de un elemento del conducto HVAC por encima del piso acabado; debe estar habilitado Mostrar detalle en 3D para mostrar la etiqueta del marcador de elevación. Tanto la etiqueta de HVAC como etiqueta del marcador de elevación pueden desplazarse fácilmente, arrastrando su punto de control hasta la ubicación correcta.
Puede incluirse un informe difusor, conteniendo un difusor, un registro y un inventario de rejilla. Use el comando Herramientas > Informes > Crear informe o el Administrador de recursos para agregarlo al dibujo. Seleccione Bibliotecas\Valores predeterminados\Informes_Inventarios\Informes HVAC.vwx En el Administrador de recursos. Arrastre la hoja de cálculo Informe de difusor al dibujo. Se crea automáticamente una hoja de cálculo Difusor de HVAC, Informe y Rejilla, colmada de información de los objetos en el dibujo actual.
Para más información acerca de etiquetas, etiquetas de marcadores de elevación e informes HVAC, consulte el archivo Conducto_Objeto.pdf incluido en la carpeta [Vectorworks]\Bibliotecas\Objetos - Servicios del edificio\HVAC de la aplicación Vectorworks.
