Inserción de dispositivos de comunicación
|
Herramienta |
Conjunto de herramientas |
|
Dispositivo de comunicación
|
MEP |
La herramienta Dispositivo de comunicación inserta un indicador y especificaciones básicas para indicar el tipo y la ubicación de un dispositivo de comunicaciones.
Para insertar un dispositivo de comunicación:
Pulse la herramienta correspondiente.
Lleve a cabo una de las siguientes operaciones:
Pulse Definición activa en la barra de herramientas para escoger uno de los recursos en el Selector de recursos.
Pulse Preferencias para abrir el cuadro de diálogo Propiedades de objeto, donde puede especificar los parámetros predeterminados de la herramienta.
Luego puede editar estos parámetros en la paleta Información del objeto.
Pulse el dibujo para colocar el objeto y haga clic nuevamente para establecer el giro.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Estilo de texto |
Escoja un estilo de texto ya sea en una biblioteca o en el archivo actual. Si desea usar el estilo definido de la clase del objeto, elija <Estilo de texto de clase>. Para dar formato al texto usando las opciones del menú Texto, seleccione <Sin estilo>. Consulte las instrucciones pertinentes en los temas Creación de estilos de texto y Formateo de textos. |
|
Estilo |
Reemplazar, quitar o editar el estilo actual, o crear un nuevo estilo de objeto de complemento para este objeto. La edición de un estilo cambia todas las instancias que usan ese estilo en el archivo. |
|
Ocultar parámetros de estilo |
Oculta los parámetros que son establecidos por estilo; estos no pueden ser editados en el cuadro de diálogo o la paleta Información del objeto. |
|
Factor de escala 2D |
Establecer el tamaño del indicador del dispositivo de comunicación; aumentar el valor de escala para obtener un objeto más grande. Los indicadores mantienen un tamaño constante, independientemente de la escala del dibujo. |
|

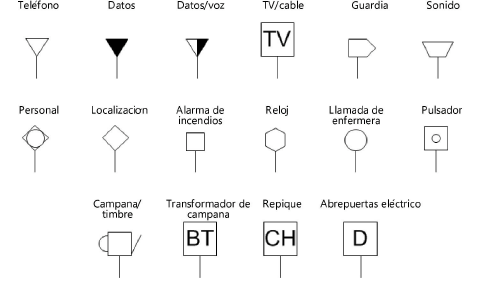

Config. |
Seleccionar la configuración del dispositivo de comunicación, que se indica con una forma preformateada.
|
|
Etiqueta Config |
Escribir la etiqueta del dispositivo de comunicaciones. |
|
Altura de montaje SPisoA |
Establecer la altura de montaje por encima del piso terminado. |
|
Mostrar detalle en 3D |
El parámetro muestra la placa de pared del dispositivo de comunicaciones en las vistas 3D. Si escogió Mostrar detalle en 3D, un lugar geométrico 3D indicará la ubicación del dispositivo en las vistas 3D. |
|
Girar la etiqueta con el objeto |
El parámetro rota el rótulo automáticamente para alinearlo con el dispositivo de comunicación. |
De manera opcional, después de la colocación puede crear un estilo de objeto de complemento que combina parámetros de estilo (con un valor fijo establecido por el estilo) y parámetros de instancia (que pueden ser configurados de manera independiente para cada instancia del objeto con estilo en el dibujo). Consulte las instrucciones pertinentes en el tema Creación de estilos de objeto de complemento.
