Unión de objetos

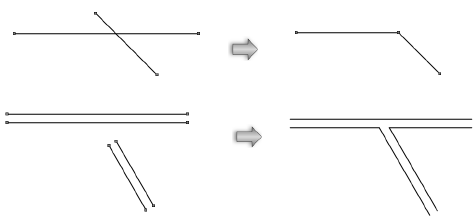

El comando Unir permite unir dos líneas simples, dos líneas dobles o dos paredes. Las líneas unidas se intersecan, pero permanecen como objetos individuales.

Objeto

Comando

Especificaciones

Líneas simples

Unir

Unir (sin corte)

Permite unir una línea individual a otra línea individual.

Líneas dobles

Unir

Unir y redondear cantos

Permite unir líneas dobles a otro conjunto de líneas dobles o a una pared. Las líneas dobles con la opción Crear polígonos (definida en las preferencias de Línea doble) no se pueden unir. Solo se pueden unir los elementos de líneas dobles con la opción Crear líneas y polígonos.

Paredes

Unir

Unir (sin corte)

Una pared se puede unir a otra pared o a líneas dobles creadas con la opción Crear líneas (definida en las preferencias de Línea doble). Las paredes se unirán a los elementos de líneas dobles dibujados con la opción Crear líneas y polígonos.

Unir

Comando

Ruta de acceso

Acceso directo

Unir

Modificar > Unir

Ctrl+J (Windows)

Cmd+J (Mac)

Para unir paredes, líneas simples o líneas dobles:

Seleccione las dos paredes, líneas o líneas dobles no paralelas que desee unir.

Escoja el comando correspondiente.

Las paredes/líneas seleccionadas se unirán recortándose los excedentes.



Unir y redondear cantos

Comando

Ruta de acceso

Acceso directo

Unir y redondear cantos

Modificar > Unir

Ctrl + Alt + J (Windows)

Cmd + Option + J (Mac)

Pasos para unir y redondear los cantos de líneas dobles:

Seleccione los dos conjuntos de líneas dobles no paralelas que desee unir.

Escoja el comando correspondiente.

Si ya se ha especificado una medida de canto redondeado para este dibujo, se conectarán y redondearán los cantos de las dos líneas dobles con el valor predeterminado.

Se abre el cuadro de diálogo Configuración de canto redondeado si aún no indicó una medida de canto redondeado para este dibujo.

Escriba el radio de canto redondeado deseado.



Se puede acceder al cuadro de diálogo Configuración de canto redondeado desde diversas ubicaciones del programa Vectorworks, cada vez que se puede establecer un valor de radio de canto redondeado. El cambio en el valor del radio de una ubicación cambia la configuración predeterminada en todas las ubicaciones.

Unir (sin corte)

Comando

Ruta de acceso

Acceso directo

Unir (sin corte)

Modificar > Unir

Ctrl + Shift + J (Windows)

Cmd + Shift + J (Mac)

Para unir dos paredes o líneas individuales superpuestas sin recortar las partes excedentes:

Seleccione las dos paredes o líneas no paralelas que desee unir.

Escoja el comando correspondiente.

Las paredes/líneas seleccionadas se unirán sin recortarse los excedentes.
