Análisis de objetos tridimensionales

La herramienta Análisis proporciona información de proximidad para objetos 3D, incluyendo curvas y superficies NURBS, sólidos, y objetos de subdivisión, e información de intersección y curvatura para curvas y superficies NURBS.



Modo

Descripción

Proximidad

Determina la distancia mínima entre objetos sólidos y lugares geométricos 3D, o la intersección entre sólidos.

Interrogación

Determina de forma interactiva la curvatura de curvas y superficies NURBS y muestra parámetros de curvatura.

Procedimiento para determinar la proximidad de objetos sólidos

Modo

Herramienta

Conjunto de herramientas

Acceso directo

Proximidad



Análisis



Modelado 3D

Mayús (Shift) + ’ (apóstrofo)

En el modo Proximidad la herramienta Análisis coloca un lugar geométrico 3D a la distancia mínima o intersección entre objetos sólidos, y un lugar geométrico 3D y una curva o superficie NURBS. La herramienta ubica una curva NURBS en la intersección de dos sólidos.

Para analizar la proximidad o la intersección de sólidos:

Pulse la herramienta y el modo deseado.

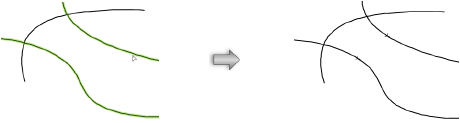

Pulse una curva NURBS, superficie NURBS, objeto sólido, objeto subdivisión, o lugar geométrico 3D, y luego pulse otro objeto sólido.

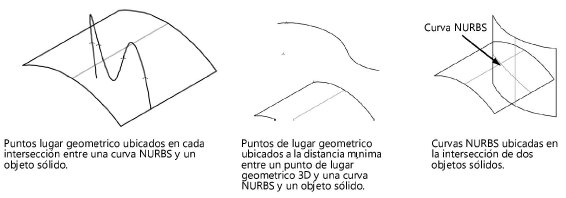

Un lugar geométrico 3D se ubica en cada curva NURBS a la distancia mínima más cercana o en los puntos de intersección entre los dos elementos, o una curva NURBS se coloca en la intersección de dos sólidos.


Procedimiento para determinar curvaturas, tangentes y normales NURBS

En el modo Interrogación, la herramienta Análisis ofrece parámetros de curvatura para curvas NURBS y superficies NURBS. También muestra círculos de curvaturas y tangentes y curvas normales de manera interactiva, para cualquier punto en la superficie o curva existente. Opcionalmente, puede agregar estas curvas al dibujo; la herramienta también puede colocar dos lugares geométricos 3D para cada círculo de curvatura: un lugar geométrico donde el círculo se une con la superficie o curva NURBS y uno en el centro del círculo.

Análisis de curvas NURBS

Modo

Herramienta

Conjunto de herramientas

Acceso directo

Interrogación



Análisis



Modelado 3D

Mayús (Shift) + ’ (apóstrofo)

Pasos para determinar la curvatura de una curva NURBS o para trazar una curva tangente:

Pulse la herramienta y el modo deseado.

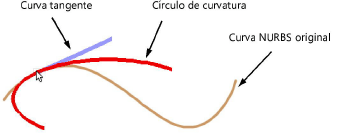

Pulse la curva NURBS de su interés y mueva el cursor sobre la curva para mostrar el círculo de curvatura (en rojo) y la curva tangente (en azul) en la posición del cursor.


Pulse la curva para obtener sus propiedades en la ubicación específica sobre la curva. Se abre el cuadro de diálogo Propiedades de la curva, que muestra los parámetros de curvatura para esa ubicación.

Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.

Opción

Descripción

Crear círculo de curvatura

Agrega la curva NURBS que se muestra en rojo en el dibujo.

Lugar geométrico en el centro de la curvatura

Agrega un lugar geométrico 3D en el punto donde el círculo de curvatura se une con la curva NURBS y el otro lugar geométrico en el centro del círculo.

Crear curva de tangente

Agregar la curva NURBS que se muestra en azul en el dibujo.

Longitud

Especifica la longitud de la curva tangente.

Para agregar un círculo de curvatura o una curva tangente al dibujo, seleccionar las opciones adecuadas. Si escoge varios elementos, quedarán creados en grupo.


Análisis de superficies NURBS

Modo

Herramienta

Conjunto de herramientas

Acceso directo

Interrogación



Análisis



Modelado 3D

Mayús (Shift) + ’ (apóstrofo)

Para determinar la curvatura de una superficie NURBS o crear una curva normal:

Pulse la herramienta y el modo deseado.

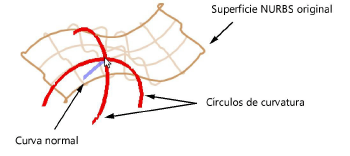

Pulse la superficie NURBS de su interés y mueva el cursor sobre la superficie para mostrar el círculo de curvatura (en rojo) y la curva normal (en azul) en la posición del cursor.


Haga clic nuevamente para obtener las propiedades de la superficie en la ubicación específica de la superficie. Se abre el cuadro de diálogo Propiedades de superficie que muestra los parámetros de curvatura para esa ubicación.

Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.

Opción

Descripción

Crear círculos de curvatura

Agrega la curva NURBS que se muestra en rojo en el dibujo.

Lugares geométricos en centros de la curvatura

Agrega un lugar geométrico 3D en el punto donde los círculos de curvatura se unen con la superficie NURBS y el otro lugar geométrico en el centro de cada círculo.

Crear curva normal

Agregar la curva NURBS que se muestra en azul en el dibujo.

Longitud

Úselo para indicar la longitud de la curva normal.

Escoja las opciones adecuadas para agregar círculos osculadores o una curva normal al dibujo. Si escoge varios elementos, quedarán creados en grupo.


Concepto: curvas y superficies NURBS
