Preparación de la presentación del plano de corte de sección para objetos de complemento

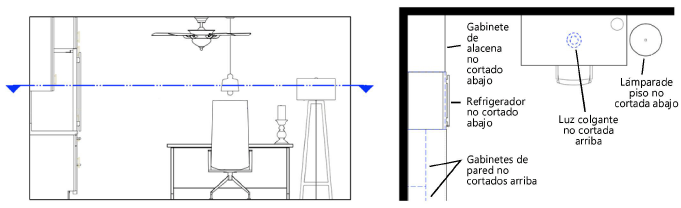

Para objetos tales como aparatos sanitarios, gabinetes y muebles que son típicamente mostrados no cortados en encuadres de sección incluso cuando intersecan el plano de corte, se puede configurar cómo el objeto de complemento debe ser presentado cuando pasa a través del plano de corte: como si estuviera cortado por el plano de corte, o como si estuviera abajo/más allá o arriba/antes del plano de corte.
Puede reemplazar esta configuración en el caso de objetos individuales en un encuadre de sección. Para ello, siga las instrucciones en el tema Presentación de objetos 3D individuales en encuadres de sección.
La presentación de plano de corte de sección también puede ser configurada para definiciones de símbolo en el cuadro de diálogo Crear símbolo o el cuadro de diálogo Opciones de símbolo; ver Creación de definiciones de símbolo.
Para configurar cómo el objeto de complemento se presenta cuando interseca un plano de corte de encuadre de sección:
Pulse el recurso u objeto con el botón derecho del ratón y escoja Opciones de estilo del objeto de complemento u Opciones de objeto de complemento en el menú contextual. La elección dependerá de si va a definir la presentación del plano de corte de sección de un estilo de objeto de complemento o de una instancia de objeto de complemento.
Se abre el cuadro de diálogo Opciones de estilo del objeto de complemento o el cuadro de diálogo Opciones de objeto de complemento.
Decida si los parámetros serán definidos según estilo o instancia si está configurando la presentación del estilo del objeto de complemento. Consulte el tema afín, Concepto: estilos de objeto de complemento. Si va a definir la presentación de una instancia, verifique la configuración según estilo o instancia para confirmar que puede definirla en aquella instancia. Sin embargo, solo puede definir el ajuste de configuración según estilo o instancia en el cuadro de diálogo Opciones de estilo del objeto de complemento.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
Parámetros de clase y de componentes 2D |
Siga las instrucciones para escoger la clase y definir los parámetros de componentes bidimensionales en el tema Opciones adicionales de estilo e instancias de objeto de complemento. |
|
Plano de corte de sección horizontal o vertical (necesita el producto Design Suite) |
Úselo para definir la presentación del objeto de complemento cuando interseca el plano de corte en encuadres de sección horizontal y vertical. Ver como corte cuando es corte en encuadre: el objeto aparece como corte donde atraviesa el plano de corte del encuadre. Ver como sin cortar debajo/más allá del plano de corte si está cortado en el encuadre: el objeto aparece sin cortar si aparece debajo o más allá del plano de corte. Ver como sin cortar sobre/antes del plano de corte si está cortado en el encuadre: el objeto aparece sin cortar si aparece sobre o antes del plano de corte. Puede reemplazar esta configuración en el caso de objetos individuales en un encuadre de sección. Para ello, siga las instrucciones en el tema Presentación de objetos 3D individuales en encuadres de sección. |
