创建修订云线

工具

工具集

修订云线

尺寸标注/备注

使用修订云线工具标识绘图中已更改的部分。在绘图的某个区域插入修订云线，或围绕绘图的整个部分插入（如果适当）。

对于 Vectorworks Design Suite 产品，还可通过首先绘制闭合的二维形状，然后选择从形状创建对象命令来创建修订云线（请参阅从形状创建对象）。

模式

说明

椭圆

围绕预览椭圆的周边插入修订云线。单击以设置起点，移动光标以预览所需的形状，然后再次单击以创建对象。

矩形

围绕预览矩形的周边插入修订云线。单击以设置起点，移动光标以预览所需的形状，然后再次单击以创建对象。

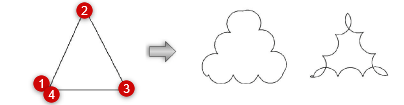

正多边形

围绕指定顶点的周边插入修订云线。单击以设置起点（第一个顶点），单击每个后续顶点的所需位置，单击起始顶点以闭合多边形，或双击最后一个顶点以创建开放式多边形。如果多边形为开放式的，则基于轮廓完成云线。

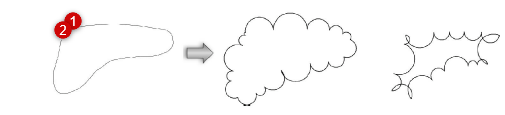

手绘多边形

围绕指定顶点的周边插入修订云线。单击以设置起点，然后，单击并拖动以徒手绘制多边形。如果多边形为开放式的，则基于轮廓完成云线。

凸形

从你绘制的形状绘制向外的云线波浪

凹形

从你绘制的形状绘制向内的波浪

首选项

为工具设置默认参数

要创建修订云线：

单击“工具和模式”。

单击首选项以打开“修订云线特性”对话框并设置工具的默认参数。可以稍后从“对象信息”面板编辑参数。

单击凸形模式或凹形模式。

单击以按所需形状绘制修订云线。

参数	说明
波浪大小	选择从超小到超大的相对波浪大小，或在对象信息面板选择“自定义”以指定波浪大小。
波浪半径	对于自定义波浪大小，设置波浪大小
波浪可变性	设置可变性（在最小和最大波浪之间变化）
波浪高度	选择相对波浪高度（小、中或大）
波浪类型	选择凸形或凹形波浪类型
顶点参数	编辑修订云线顶点；请参阅编辑基于顶点的对象

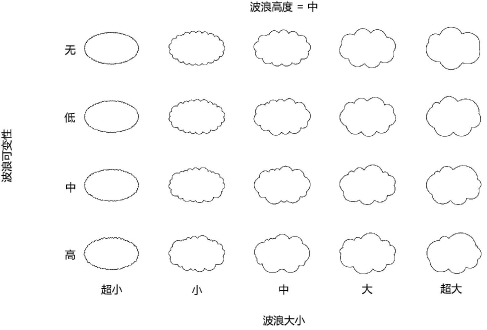

下图演示了更改“波浪大小”和“波浪可变性”参数的效果。
