链轮
|
模式 |
工具 |
工作空间：工具集 |
|
用于符号插入工具的模式 |
|
Architect 和 Spotlight：机器组件 Landmark：将工具添加到工作空间 |
链轮工具和链轮 - 三维工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。
要插入链轮：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|

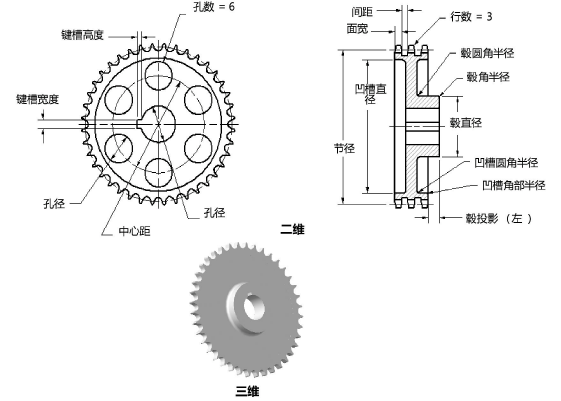

参数 |
说明 |
|
标准链编号（节距） |
选择标准 ANSI 或 ISO 滚子链编号；提供节距以供参照 |
|
齿数 |
输入齿数 |
|
节径（参照） |
显示基于节距和齿数的节径 |
|
行数 |
输入齿行数 |
|

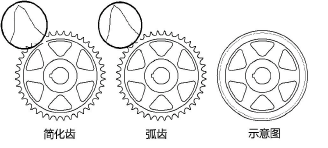

齿廓 |
选择齿廓类型
|
|
使用标准宽度和间距 |
使用标准面宽和间距值（基于选定的节距）；取消选择以指定自定义值，并输入值 |
|
面宽 |
输入面宽值 |
|
间距 |
输入齿行之间的间距 |
|
绘制凹槽 （仅二维） |
选择绘制凹槽以绘制凹陷的腹板，并指定二维参数 |
|
腹板厚度 |
输入腹板厚度 |
|
凹槽直径 |
输入凹槽直径 |
|
凹槽角部半径 |
指定凹槽角部半径 |
|
凹槽圆角半径 |
指定凹槽圆角半径 |
|
绘制毂 （仅二维） |
绘制毂 |
|
毂直径 |
输入毂直径 |
|
毂投影（左/右） |
指定左侧和右侧的毂投影量；负值表示毂面凹陷 |
|
毂角半径 |
输入毂角半径 |
|
毂圆角半径 |
输入毂圆角半径 |
|
绘制孔 （仅二维） |
绘制孔 |
|
孔径 |
输入孔径 |
|
键槽 |
如果存在键槽，选择方形、矩形或自定义大小。方形和矩形选项将应用基于孔径的 ASME 建议的大小。 |
|
宽度/高度 |
对于自定义键槽大小，输入键槽的宽度和高度值 |
|
腹板配置 （仅二维） |
选择腹板配置，然后指定二维参数（如有）。选择孔时，可以以百分比或直径值指定其大小。
|
|
数量 |
指定链轮孔或轮辐数量（不适用于平面腹板配置） |
|
大小 (10-100%) |
对于孔（百分比）和轮辐腹板配置，输入孔或轮辐在凹槽中所占的百分比率 |
|
中心距 |
为腹板配置选择孔时，指定孔中心之间的距离 |
|
孔径 （二维和三维） |
为腹板配置选择孔时，指定孔大小 |
|

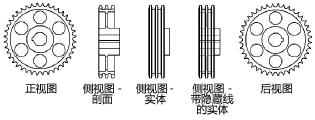

视图 （仅二维） |
选择二维视图
|
|
绘制中心线 （仅二维） |
绘制带中心线的链轮 |
