凸缘轴承：2 孔
|
模式 |
工具 |
工作空间：工具集 |
|
用于符号插入工具的模式 |
凸缘轴承 - 2 孔
|
Architect 和 Spotlight：机器组件 Landmark：将工具添加到工作空间 |
多个凸缘轴承工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。
要插入一个双孔凸缘轴承：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|

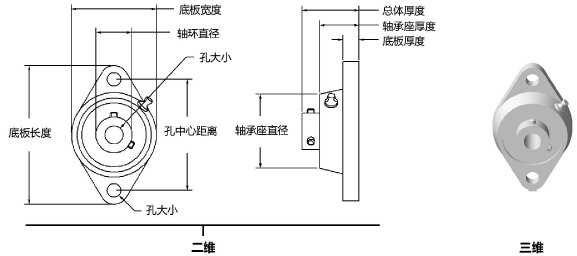

参数 |
说明 |
|
标称大小 |
选择一种通用凸缘轴承大小；关联的参数将会显示在“对象信息”面板中 |
|
使用自定义尺寸 |
应用自定义参数修改 |
|
孔大小 |
指定孔径 |
|
轴环直径 |
指定轴环直径 |
|
轴承座直径 |
指定轴承座直径 |
|
底板宽度 |
指定底板宽度 |
|
底板长度 |
指定底板长度 |
|
孔中心距离 |
指定孔心之间的距离 |
|
孔大小 |
指定安装孔的直径 |
|
底板厚度 |
指定轴承底板的宽度 |
|
轴承座厚度 |
输入轴承座厚度 |
|
总体厚度 |
指定从轴环顶部到底板底部之间的宽度 |
|
紧定螺钉大小 |
指定紧定螺钉的大小 |
|
视图 （仅二维） |
选择二维视图
|
|
显示紧定螺钉 |
显示紧定螺钉
|
|
显示润滑油嘴 |
显示润滑油嘴
|
|
显示中心线和隐藏线 （仅二维） |
绘制带中心线和隐藏线的轴承
|
