锥形滚筒轴承
|
模式 |
工具 |
工作空间：工具集 |
|
用于符号插入工具的模式 |
锥形滚子轴承
|
Architect 和 Spotlight：机器组件 Landmark：将工具添加到工作空间 |
多个滚珠轴承、滚筒轴承和滚针轴承工具在工具集中共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。
要插入锥形滚筒轴承：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|
参数 |
说明 |
|

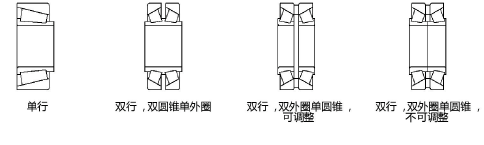

轴承类型 |
从各种轴承类型中进行选择
|
|

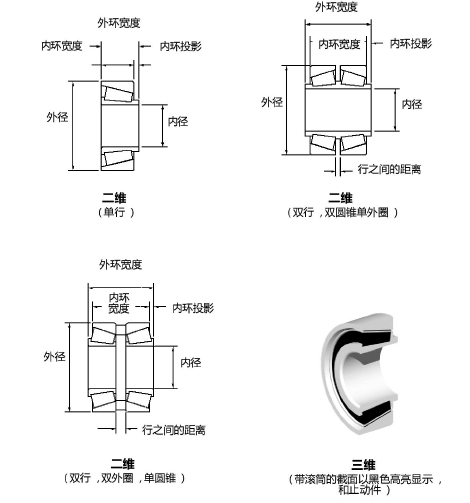

内径 |
指定轴承的内径 |
|
外径 |
指定轴承的外径 |
|
内环的宽度 |
输入内环的宽度 |
|
外环的宽度 |
输入外环的宽度 |
|
行之间的距离 |
输入行之间的距离 |
|
内环投影 |
指定内环的投影距离 |
|
视图 （仅二维） |
选择二维视图
|
|
显示止动件 |
显示带止动件的轴承；必须同时选择显示细节以便查看二维轴承中的止动件 |
|

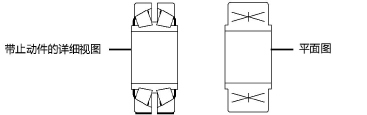

显示细节 （仅二维） |
指定是否显示该轴承的详细二维视图（包括滚珠和/或止动件）
|
|
显示中心线 （仅二维） |
绘制带中心线的轴承 |
|
剖面 （仅三维） |
绘制轴承的剖面 |
|
高亮显示滚筒 （仅三维） |
黑色高亮显示轴承中的滚筒 |
