止推轴承
|
模式 |
工具 |
工作空间：工具集 |
|
用于符号插入工具的模式 |
止推轴承
|
Architect 和 Spotlight：机器组件 Landmark：将工具添加到工作空间 |
止推轴承工具和止推轴承 - 三维工具在工具集上共享相同的位置。在可见工具上单击并按住鼠标以打开弹出工具列表并选择所需的工具。
要插入止推轴承：
单击“工具和模式”。
单击以放置对象，然后再次单击以设置旋转。第一次在文件中使用该工具时，“特性”对话框出现。设置默认参数。可以稍后从“对象信息”面板编辑参数。
|
参数 |
说明 |
|
|
轴承类型 |
选择一种轴承类型 |
|
|
滚道样式 （仅单滚珠、双滚珠和圆柱滚筒类型） |
选择开槽或平面 |
|
|

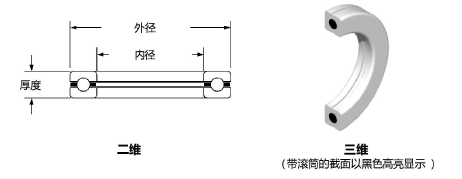

内径 |
指定轴承的内径 |
|
|
外径 |
指定轴承的外径 |
|
|
厚度 |
输入外环的宽度 |
|
|
视图 （仅二维） |
选择二维视图
|
|
|
显示止动件 |
显示轴承止动件；必须同时选择显示细节以便查看二维轴承中的止动件 |
|
|
显示细节 （仅二维） |
指定是否显示二维轴承的详细视图（包含滚筒） |
|
|
显示中心线 （仅二维） |
绘制带中心线的轴承 |
|
|
剖面 （仅三维） |
绘制轴承的剖面 |
|
|
高亮显示滚筒 （仅三维） |
黑色高亮显示轴承中的滚筒 |
|
