条毯式保温层
|
模式 |
工具 |
工具集 |
|
用于创建单线的模式 |
条毯式保温层
|
细节设计 |
条毯式保温层工具可沿线条绘制平面保温层填充。此工具适用于创建自定义细节。可以在墙壁内放置保温层，保温层可根据墙壁的长度自动调整。
创建保温层填充（尤其对于墙壁）的较好方法是使用平铺填充，平铺填充可在墙壁内和楼板及墙壁组件内部缩放和旋转。
要创建条毯式保温层：
单击“工具和模式”。
单击以将对象放置在绘图中，然后再次单击以设置长度和旋转。第一次在文件中使用该工具时，“特性”对话框打开。设置默认参数。可以稍后从“对象信息”面板编辑参数。

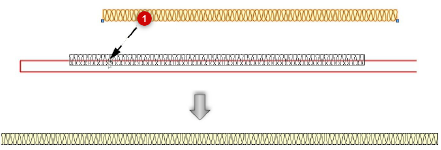

已创建的条毯式保温层可以拖至现有墙壁中。
单击墙壁对象中条毯式保温层的设置位置，以使该保温层适合墙壁；大小适合墙壁长度必须启用
|
参数 |
说明 |
|
插入 |
在插入墙中时，将条毯式保温层的插入点与载墙的中心线对齐，或与载墙的左边线或右边线对齐 |
|
中断 |
在插入墙壁中时，选择条毯式保温层的墙壁中断类型 |
|
高度 |
在插入墙壁中时，设置从墙壁底部测量的保温层高度 |
|
翻转 |
在插入墙壁中时，翻转条毯式保温层的指向 |
|
设置位置 |
在插入墙壁中并选择大小适合墙壁长度时，设置保温层以使其与沿墙壁的长度相适合。按点移动工具自动激活；如果取消选择大小适合墙壁长度，则设置条毯式保温层沿墙壁的偏移，如使用“按点移动”工具移动墙壁中符号中所述。 |
|
长度 |
在取消选择大小适合墙壁长度时，指定条毯式保温层的长度 |
|
厚度 |
设置条毯式保温层的宽度 |
|
偏移 |
设置条毯式保温层与其插入点的偏移 |
|
褶皱/单位厚度 |
指定保温层皱褶的厚度 |
|
大小适合墙壁长度 |
在插入墙壁中时，自动设置条毯式保温层的长度以与墙壁长度匹配 |
|
添加到开头/末尾 |
在设置条毯式保温层的大小以使其适合墙壁长度时，指定与墙壁的开头或末尾的偏移 |
