Símbolos de soldadura varios
|
Modo |
Herramienta |
Espacios de trabajo: Conjunto de herramientas |
|
Soldadura Sym-Misc
|
Architect y Spotlight: Cotas/notas Landmark: Añadir herramienta al espacio de trabajo |
Múltiples herramientas de soldadura comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga pulsado el ratón sobre la herramienta visible para abrir la lista de Herramientas asociadas e incluir la herramienta deseada.

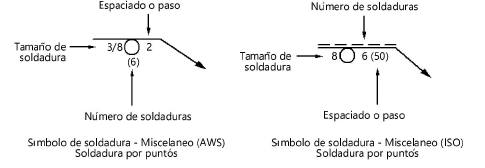

Para insertar un símbolo de soldadura diverso:
Haga clic en la herramienta y en el modo.
Haga clic para colocar el objeto en el dibujo y vuelva a hacer clic para ajustar la rotación. La primera vez que utilice la herramienta en un archivo, se abrirá un cuadro de diálogo de propiedades. Ajuste los parámetros por defecto. Los parámetros pueden modificarse posteriormente desde la paleta Información del objeto.
Una vez colocado el objeto, se puede seleccionar su indicador en la paleta Atributos (véase Atributos de indicador).
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|
|
Rotación |
Especifica el número de grados para rotar el objeto (0.00 es horizontal). |
|
|
Estilo de Texto |
Seleccione un estilo de Texto de una biblioteca o del archivo actual. Para utilizar el estilo definido para la clase del objeto, seleccione <Estilo de texto para clase>. Para dar formato al texto utilizando las opciones del menú Texto, seleccione <Sin estilo>. Consulte Usar estilos de texto estilos de texto y Formateo de textos. |
|
|
Tipo de soldadura |
Seleccione el tipo de símbolo de soldadura.
|
|
|
Configuración física (sólo ISO) |
Seleccione la configuración de visualización de Datos.
|
|
|
Significado |
Configuración para presentar datos del rótulo de lámina Línea de referencia.
|
|
|
Tamaño de la soldadura |
Muestra el tamaño de la soldadura. Se aplica a todos los tipos de soldadura. |
|
|
Longitud |
Muestra la longitud de la soldadura. Se aplica sólo a la soldadura por costura. |
|
|
Separación o paso |
Muestra la separación deseada. Se aplica sólo a las soldaduras por puntos, por costura y por pie derecho. |
|
|
Número de soldaduras |
Muestra el número de soldaduras. Sólo se aplica a soldaduras por puntos, cordones y montantes. |
|
|
Contorno de acabado |
Selección del tipo de contorno de acabado.
|
|
|
Método de acabado |
Seleccionar el tipo de método de acabado.
|
|
|
Flecha |
Ajusta si se desea tener una flecha en la línea de referencia. |
|
|
Posición |
Selección del lateral desde el que se extiende la flecha de la línea de referencia (Izquierda o Derecha). |
|
|
Referencias |
Especifica si se incluye una medida de referencia. |
|
|
Posición |
Seleccione la posición de la nota de referencia; por defecto, se selecciona Izquierda si la flecha está a la derecha, o Derecha si la flecha está a la izquierda. |
|
|
Ref. Línea 1 |
Si es necesario, introduzca los datos que se mostrarán en la primera línea de referencia. |
|
|
Línea Ref. Línea 2 |
Si es necesario, introduzca los datos a mostrar en la segunda línea de referencia. |
|
|
Ref. Línea 3 |
Si es necesario, introduzca los datos a mostrar en la tercera línea de referenciación. |
|
|
Soldar alrededor |
Coloca una soldadura alrededor del marcador. |
|
|
Soldadura en campo |
Coloca una opción booleana de soldadura en campo. |
|
|
Posición |
Ajusta la posición de la bandera de soldadura en campo. Seleccione Superior |> para que la opción booleana esté orientada hacia la derecha, Superior < | para que la opción booleana esté orientada hacia la izquierda, Inferior |> para que la opción booleana esté orientada hacia la derecha, Inferior <| para que la opción booleana esté orientada hacia la izquierda.
|
|
