Disposición de los orificios
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Disposición de los orificios
|
Detalles constructivos |
Para insertar una Disposición de los orificios:
Haga clic en la herramienta y en el modo.
Haga clic para colocar el objeto y vuelva a hacer clic para ajustar de configuración. La primera vez que utilice la herramienta en un archivo, se abrirá un cuadro de diálogo de propiedades. Ajuste los parámetros por defecto. Los parámetros pueden modificarse posteriormente desde la paleta Información del objeto.
Pulse aquí para mostrar u ocultar los parámetros.Pulse aquí para mostrar u ocultar los parámetros.
|
Parámetro |
Descripción |
|

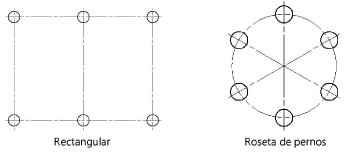

Patrón |
Selección de un patrón de los orificios
|
|
Número de filas |
Para patrones de orificios rectangulares, introduzca el número de filas |
|
Separación vertical |
Para patrones de orificios rectangulares, introduzca la separación vertical entre las filas |
|
Número de Columnas |
Para patrones de agujeros rectangulares, introduzca el número de columnas |
|
Separación horizontal |
Para patrones de agujeros rectangulares, introduzca la separación horizontal entre las columnas |
|
Número de agujeros |
Para patrones de círculo de pernos, introduzca el número de agujeros |
|
Diámetro del Círculo de Pernos |
Introducir el diámetro de los Círculos de Tornillos |
|

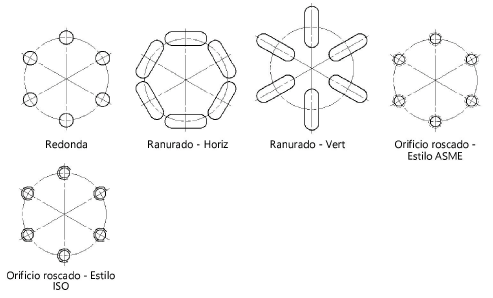

Tipo de agujero |
Selección del tipo de orificios
|
|
Tamaño de taladro |
Introducir el tamaño de los agujeros redondos y roscados. |
|
Ancho de Ranura |
Introduzca el ancho de ranura para los tipos de orificios ranurados. |
|
Longitud de Ranura |
Para tipos de orificios ranurados, introduzca la longitud de la ranura |
|
Avellanado |
Dibujo de orificios avellanados o avellanados
|
|
Diámetro |
Indica el diámetro de los orificios avellanados o avellanados |
|
Mostrar líneas centrales |
Muestra las líneas centrales en el patrón
|
|
Vista |
Seleccione la vista del patrón de los orificios |
