Creación de diagramas unifilares de paneles
|
Comando |
Ruta de acceso |
|
Crear diag. de paneles contrahuella |
Herramientas > Informes |
Los diagramas unifilares de paneles resumen los paneles eléctricos y los desconectadores en un archivo del proyecto.
Para crear un diagrama unifilar de panel:
Seleccione el comando.
Haga clic en el dibujo para localizar el panel o paneles en esa ubicación.

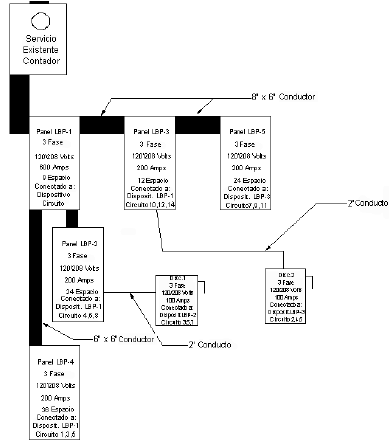

Los paneles y desconectadores se pueden reorganizar, editar y anotar; se pueden añadir gráficos para completar el diagrama unifilar. Si se vuelven a generar los paneles, se perderán los cambios realizados. Una vez generados los paneles, pueden organizarse en un diagrama de paneles completo, como se ve en la siguiente ilustración:
