Crear nubes de revisión
|
Herramienta |
Conjunto de herramientas |
|
Nube de revisión
|
Cotas/Notas |
Use la herramienta Nube de revisión para identificar una sección de un dibujo que ha cambiado. Ingrese una nube de revisión en un área del dibujo o alrededor de una parte completa del dibujo, si corresponde.
Para los productos de Vectorworks Design Suite, nubes de revisión también pueden ser creadas al primero dibujar una forma 2D cerrada y luego seleccionando el comando Crear objetos desde formas (consultar Crear objetos desde formas).
|
Modo |
Descripción |
|
Óvalo
|
Inserta la nube de revisión alrededor del perímetro de un óvalo de vista previa. Haga clic para configurar el punto de inicio, mueva el cursor para obtener una vista previa de la forma deseada y haga clic nuevamente para crear el objeto.
|
|
Rectángulo
|
Inserta la nube de revisión alrededor del perímetro del rectángulo de vista previa. Haga clic para configurar el punto de inicio, mueva el cursor para obtener una vista previa de la forma deseada y haga clic nuevamente para crear el objeto.
|
|
Vértice
|

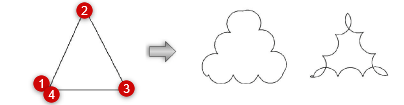

Inserta la nube de revisión alrededor del perímetro de los vértices especificados. Haga clic para configurar el punto de inicio (primer vértice), haga clic en la ubicación deseada para cada vértice posterior y haga clic en el vértice de inicio para cerrar el polígono o haga doble clic en el vértice de fin para crear un polígono abierto. Si el polígono es abierto la nube es completada en base al contorno.
|
|
Polígono a mano alzada
|

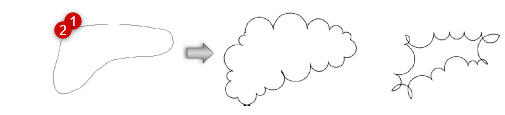

Inserta la nube de revisión alrededor del perímetro de los vértices especificados. Haga clic para configurar el punto de inicio y haga clic y arrastrar para dibujar el polígono a mano alzada. Si el polígono es abierto la nube es completada en base al contorno.
|
|
Forma convexa
|
Dibuja las onda de nube hacia afuera desde la forma que dibuja
|
|
Forma cóncava
|
Dibuja las ondas hacia adentro desde la forma que dibuja
|
|
Preferencias
|
Configura los parámetros predeterminados de la herramienta |
Para crear una nube de revisión:
Haga clic en la herramienta y el modo.
Haga clic en Preferencias para abrir el cuadro de diálogo Propiedades de nube de revisión y configurar los parámetros predeterminados de la herramienta. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic en el modo Forma convexa o Forma cóncava.
Haga clic para dibujar la nube de revisión en la forma deseada.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Tamaño de onda |
Seleccione el tamaño de onda relativo desde extra pequeño a extra grande, o seleccione Personalizado para especificar un tamaño de onda en la paleta Información del objeto. |
|
Radio de onda |
Para un tamaño de onda personalizado, configura el tamaño de onda |
|
Variabilidad de onda |
Seleccione la variabilidad (la variación entre las ondas más pequeñas y más grandes) |
|
Altura de curva |
Seleccione la altura de onda relativa (pequeña, mediana o grande) |
|
Tipo de onda |
Seleccione un tipo de onda convexa o cóncava |
|
Parámetros de vértice |
Edita los vértices de nube de revisión; consulte Editar objetos basados en vértices. |

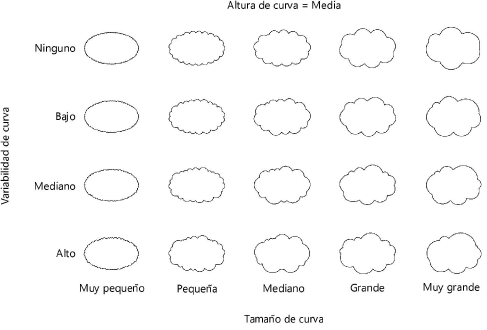

La siguiente ilustración demuestra los efectos de la variación de los parámetros tamaño de onda y variabilidad de onda.
