Crear flechas norte
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Flecha norte
|
Cotas/Notas |
Use la herramienta Flecha norte para indicar la orientación del dibujo en una variedad de configuraciones. La desviación del norte magnético verdadero puede ser presentada en algunas de las configuraciones. Si la capa de diseño tiene referencia geográfica el objeto es girado para apuntar en la dirección correcta.
Flechas norte mantienen un tamaño constante independiente de la escala de dibujo.
Para crear una flecha norte:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto en el dibujo y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Factor de escala 2D |
Especifica el tamaño de marcador; aumentar el valor de escala para obtener un marcador más grande. |
|
Configuración |

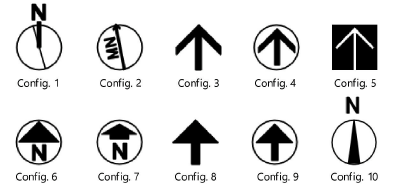

Seleccione el estilo de flecha desde la lista.
|
|
Gráficos de flecha |
Seleccione un estilo de flecha desde la lista; estilos de flecha incluyen versiones con relleno y sin relleno. |
|
Mostrar declinación de norte magnético |
Agrega la desviación desde el norte magnético verdadero para algunos estilos. |
|
Desplazamiento de grados de declinación |
Especifica el grado de desplazamiento desde el norte geográfico. |
|
Usar heliodón |
Asocia la flecha con un heliodón en el dibujo. La flecha norte se alineará con el punto norte del heliodón. |
|
Seleccione heliodón |
Abre el cuadro de diálogo Seleccionar heliodón. Haga clic en la columna Usar junto a un heliodón para seleccionarlo. |
