Design SuiteEditar el segmento de flecha de símbolo de soldadura

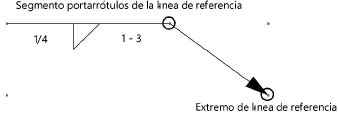

El segmento de flecha de cada símbolo de soldadura tiene dos puntos de control para ajustar la posición de segmento.


Para mover los puntos de control de un segmento de flecha:

Seleccione el símbolo de soldadura a editar.

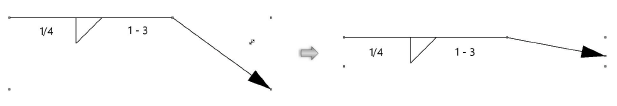

Haga clic y mantenga presionado el punto de control de extremo de línea de referencia.

Arrastre el punto de control de extremo de línea de referencia a la nueva ubicación y haga clic para configurar.


Haga clic y mantenga presionado el punto de control de segmento portarrótulos de línea de referencia.

Arrastre el punto de control de segmento portarrótulos de línea de referencia a la nueva ubicación y haga clic para configurar.
