Restricción de ángulo

Múltiples herramientas de restricción comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.

Restrinja la relación angular entre objetos separados o segmentos de líneas de un único objeto. Si un objeto o segmento es movido, el otro objeto restringido se mueve para mantener el ángulo.

Para restringir el ángulo entre objetos o segmentos de líneas de un único objeto:

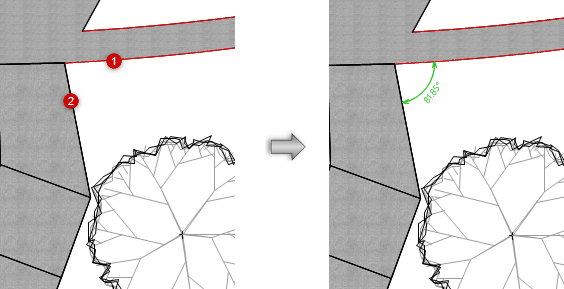

Haga clic en la herramienta.

Haga clic en el objeto a restringir.

Haga clic en un segundo objeto para crear la restricción.

Una restricción de ángulo verde es dibujada entre los dos objetos o segmentos de línea.
