Restricción colineal

Múltiples herramientas de restricción comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.

Restrinja la colinealidad entre dos objetos lineales. Si un objeto es movido, el otro objeto restringido se mueve para permanecer alineado. Si las líneas no son colineales al colocar la restricción, la primera línea se mueve hasta ser colineal con la segunda línea.

Para restringir objetos lineales para ser colineales:

Haga clic en la herramienta.

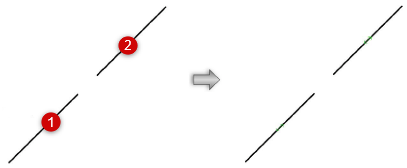

Haga clic en una línea o segmento de línea a restringir.

Haga clic en una segunda línea o segmento de línea para crear la restricción.

Indicadores de restricción colineal verdes son dibujados en las dos líneas.
