Pernos y tuercas
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para Crear líneas únicas |
Perno y tuerca (mm o pulgadas)
|
Detalles |
Consultar Personalizar definiciones para objetos de complemento integrados para instrucciones sobre cómo establecer tamaños de objeto personalizados.
Para insertar un perno y una tuerca (mm o pulgadas):
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Tipo de perno (sólo pulgadas) |
Seleccione el tipo de perno
|
|
Tipo de tuerca (sólo pulgadas) |
Seleccione el tipo de tuerca
|
|
Tipo de arandela |
Seleccione un tipo de arandela
|
|

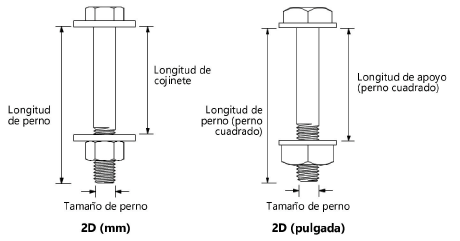

Tamaño de perno |
Seleccione el tamaño de perno |
|
Longitud de cojinete |
Especifique la longitud de cojinete, o haga clic y arrastrar el punto de control de longitud de cojinete inferior para definir la longitud de cojinete de manera gráfica
|
|
Longitud de perno |

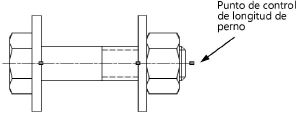

Para un valor de longitud personalizada, anule la selección de Usar longitudes estándar e ingrese la longitud debajo de la longitud de cojinete; de manera alternativa, haga clic y arrastrar el punto de control de longitud de perno para definir la longitud de manera gráfica
|
|
Estilo de rosca |
Seleccione el estilo de rosca de perno
|
|
Arandela superior/Arandela de bloqueo superior/Arandela inferior/Arandela de bloqueo inferior |
Dibuje el perno con arandelas superiores y/o inferiores y arandelas de bloqueo superiores y/o inferiores |
|
Tuerca |
Dibuja el perno con una tuerca |
|
Vista |
Seleccione la vista 2D
|
|
Usar longitudes estándar |
Automáticamente ajusta la longitud de perno al incremento más cercano en base a tamaño; anule la selección para ingresar una longitud personalizada |
|
Ajustar longitud de perno |
Automáticamente ajusta la longitud de perno en base a la longitud de cojinete |
|
Mostrar línea central |
Dibuja el perno y la tuerca 2D con línea(s) central(es) |
