Agujeros taladrados
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Agujero - Taladrado
|
Detalles |
Múltiples herramientas de agujero taladrado y roscado comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.

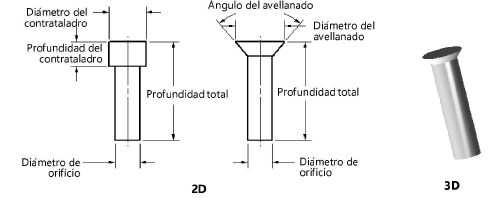

Agujeros taladrados 2D y 3D están disponibles. El agujero taladrado 3D es un objeto sólido que puede ser restado de cualquier otro objeto sólido para crear modelos 3D precisos de moldes, troqueles y muchas otras piezas de maquinaria (consulte Restar sólidos.
Pasos para insertar agujeros taladrados:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Diámetro de agujero |
Ingresar el diámetro de agujero |
|
Profundidad total |
Ingresar la profundidad del agujero |
|
Tipo de agujero |
Seleccione uno de los tipos de agujero
|
|
Ángulo de punto de perforación |
Para tipos de agujero ciego, indique el ángulo de la punta de perforación en la parte inferior del agujero |
|
Estilo de orificio |
Seleccione el estilo del agujero
|
|
Diámetro |
Para estilos de agujeros avellanados y encastrados, ingrese el diámetro del avellanado o encastrado |
|
Profundidad |
Para estilos de agujero avellanados, especifique la profundidad del encastrado |
|
Ángulo (grados) |
Para estilos de orificio encastrado, especifique el ángulo del avellanado |
|

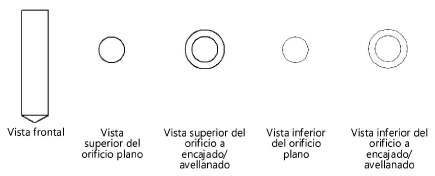

Vista |
Seleccione la vista 2D
|
|
Mostrar línea central |
Dibuja el agujero taladrado 2D con línea(s) central(es) |
