Insertar objetos sujetadores con la herramienta Sujetador
|
Herramienta |
Conjunto de herramientas |
|
Sujetador
|
Sujetadores |
Varios tipos de objetos sujetadores pueden ser insertados haciendo clic en la herramienta Sujetador y especificando parámetros de objeto desde la barra de herramientas.
|
Modo |
Descripción |
|
Tornillo o combinación de tornillo/arandela/tuerca
|
Inserta un objeto de tornillo y tuerca que puede estar compuesto por una variedad de componentes de tornillo, arandela y/o tuerca; pernos de cabeza hexagonal, pernos de cabeza cuadrada, tornillos hexagonales, tornillos de cabeza hueca, y tornillos torneados pueden ser insertados usando este modo de herramienta |
|
Tuerca
|
Inserta un objeto de tuerca, incluyendo tuercas hexagonales, contratuercas hexagonales, hexagonales ranuradas y tuercas cuadradas |
|
Arandela simple
|
Inserta un objeto de arandela simple |
|
Arandela de presión
|
Inserta un objeto de arandela de presión |
|
Tornillo de tope
|
Inserta un objeto de tornillo de tope |
|
Tornillo de fijación
|
Inserta un objeto de tornillo de fijación |
|
Vista frontal 2D
|
Inserta el elemento seleccionado como un objeto 2D en vista frontal |
|
Vista lateral 2D
|
Inserta el elemento seleccionado como un objeto 2D en vista lateral |
|
Vista superior 2D
|
Inserta el elemento seleccionado como un objeto 2D en vista superior |
|
Vista inferior 2D
|
Inserta el elemento seleccionado como un objeto 2D en vista inferior |
|
Objeto 3D
|
Inserta el elemento seleccionado como objeto 3D |
|
ASME en pulgadas
|
Inserta el objeto seleccionado usando estándares de ASME en pulgadas |
|
ASME métrico
|
Inserta el objeto seleccionado usando estándares de ASME métrico |
|
ISO
|
Inserta el objeto seleccionado usando estándares ISO |
|
DIN
|
Inserta el objeto seleccionado usando estándares DIN |
|
Preferencias
|
Abre el cuadro de diálogo Preferencias para especificar parámetros de objetos adicionales |
Para insertar un objeto sujetador:
Haga clic en la herramienta y haga clic en el objeto sujetador deseado.
Haga clic en el botón de la barra de herramientas para insertar un objeto 2D en una vista especificada, o un objeto 3D.
Para objetos que no tienen una vista inferior (porque es la misma que la vista superior), la vista superior es dibujada al hacer clic en el modo Vista superior 2D o Vista inferior 2D. Lo mismo es aplicable para la vista frontal y lateral.
Haga clic en el botón de la barra de herramientas para insertar el objeto usando estándares ASME (pulgada o métrico), ISO o DIN.
Haga clic en Preferencias para especificar parámetros de objeto adicionales antes de colocar el objeto en el dibujo. Parámetros varían en base al objeto seleccionado para inserción y muestran las variaciones disponibles para un tamaño de objeto especificado. Parámetros adicionales se presentan en la paleta Información del objeto. Consulte la siguiente tabla para información detallada sobre parámetros de objetos.
Al insertar un objeto lineal (como un objeto de perno, tornillo, o tuerca y tornillo), haga clic en el área de dibujo para configurar el punto de inicio, arrastre para configurar la longitud del objeto, y haga clic nuevamente para configurar el punto de fin del objeto. Para todo otro objeto (como arandelas y tuercas), haga clic en el área de dibujo para colocar el objeto de punto seleccionado.
Parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Parámetros de tornillo o combinación de tornillo/arandela/tuerca
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Tornillo o combinación de tornillo/arandela/tuerca |
|
|
Vista |
Seleccione la vista 2D
|
|
Tamaño |
Seleccione el tamaño de tornillo (ASME pulgadas), o el diámetro o paso de rosca (ASME métrico, DIN e ISO). |
|
Configuración |
Abre el cuadro de diálogo Configuración para seleccionar el tamaño, y tipo de tornillo/perno, arandela y de tuerca. Consulte las siguientes páginas para ilustraciones de las arandelas de presión, arandelas y tuercas disponibles. La lista de tipos de tornillo/perno, arandela y tuerca varía dependiendo del tamaño seleccionado. No todos los tipos están disponibles para todos los tamaños. |
|
Tipo de tornillo/perno |
Especifique el tipo de tornillo/perno |
|

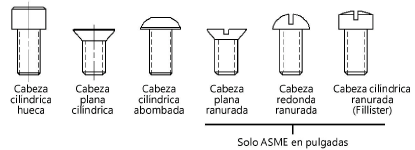

Tornillo de cabeza hueca ASME pulgadas y métrico |
|
|
Tornillo de cabeza hueca DIN e ISO |
|
|

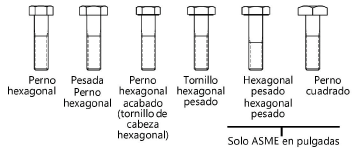

Perno/Tornillo de cabeza hexagonal ASME pulgadas y métrico |
|
|

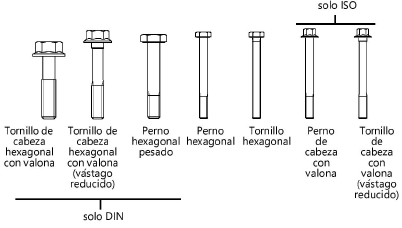

Perno/tornillo de cabeza hexagonal DIN e ISO |
|
|

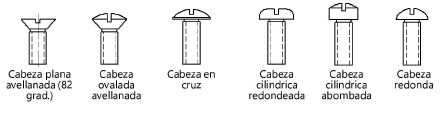

Tornillo torneado ASME pulgadas |
|
|
Tornillo torneado ASME métrico |
|
|
Tornillo torneado DIN e ISO |
|
|
Estilo de cabeza (sólo ASME métrico, ISO y DIN) |
Para tornillos de cabeza hueca (ASME métrico, ISO y DIN), especifique el estilo de cabeza
|
|
Arandela de presión superior/inferior |
Dibuja una arandela de presión superior y/o inferior; varios tipos de arandelas de presión están disponibles |
|
Arandela superior/inferior |
Dibuja una arandela superior y/o inferior; varios tipos de arandelas están disponibles |
|
Tuerca |
Dibuja una tuerca. Para tipos de tuerca hexagonales, estilo 1 y hexagonal, estilo 2 ISO, especifique una Forma de tuerca regular o faceta de arandela; varios tipos de tuercas están disponibles |
|

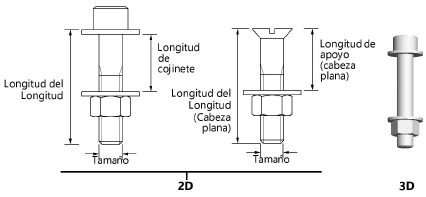

Longitud de cojinete |
Especifique la longitud de cojinete, o haga clic y arrastre en el punto de control de longitud de cojinete inferior para definir la longitud de cojinete de manera gráfica
|
|
Longitud de tornillo |
Para un valor de longitud personalizado, anule la selección de Usar incrementos de longitud estándar e ingrese la longitud debajo de la cabeza de tornillo; de manera alternativa, haga clic y arrastre en el punto de control de longitud de tornillo para definir la longitud de manera gráfica . |
|
Paso de rosca (sólo ASME pulgadas) |
Para tamaños ASME pulgadas, especifique las roscas de paso nacional unificado grueso (UNC) o nacional unificado fino (UNF) |
|
Estilo de rosca |
Seleccione el estilo de rosca 2D; consulte Estilos de rosca de objeto sujetador |
|
Usar incrementos de longitud estándar |
Automáticamente ajusta la longitud al incremento más cercano en base al tamaño, según estándares ASME, ISO o DIN; anule la selección para ingresar una longitud personalizada |
|
Ajustar longitud de tornillo automáticamente |
Automáticamente ajusta la longitud de tornillo para mantener las roscas de tornillo dentro de una tuerca, o para prevenir que la longitud de cojinete exceda la longitud de tornillo |
|
Mostrar roscas |
Presenta el tornillo/perno 3D con roscas
|
|
Dibujar fileteado bajo cabeza |
Dibuja un filete debajo de la cabeza del perno hexagonal/tornillo hexagonal 2D |
|
Mostrar línea central |
Dibuja el tornillo y la tuerca 2D con línea(s) central(es) |
Parámetros de tuerca
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Tuerca |
|
|
Tamaño |
Seleccione el tamaño de tuerca |
|
Tipo |
Especifique el tipo de tuerca |
|
ASME pulgadas |
Tuercas hexagonales
|
|
Contratuercas hexagonales
|
|
|
Tuercas hexagonales ranuradas
|
|
|
Tuercas cuadradas
|
|
|
ASME métrico |
|
|
ISO |
|
|
Forma |
Para objetos de tuerca hexagonales, estilo 1 y hexagonales, estilo 2 (ISO), especifique una forma regular o faceta de arandela
|
|
DIN |
|
|
Vista |
Seleccione la vista 2D
|
|
Mostrar línea central |
Dibuja la tuerca 2D con línea(s) central(es) |
|
Mostrar orificio |
Dibuja la tuerca 3D con un orificio central
|
|
Mostrar roscas |
Dibuja la tuerca 3D con roscas
|
Parámetros de arandela
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Arandela simple |
|
|
Tipo/Serie |
Especifique el tipo de arandela simple |
|
ASME pulgadas |
|
|
|
|
|
ASME métrico |
|
|
ISO |
|
|
DIN |
Tipo no es aplicable para objetos DIN
|
|
Tamaño |
Seleccione el tamaño de arandela simple |
|
Vista |
Seleccione la vista 2D
|
|
Mostrar línea central |
Dibuja la arandela simple 2D con línea(s) central(es) |
|
Arandela de presión |
|
|
Serie (sólo ASME pulgadas y métrico, e ISO) |
Especifique la serie de arandela de presión (no aplicable para objetos DIN)
|
|
Tamaño |
Seleccione el tamaño de arandela de presión |
|
Vista |
Seleccione la vista 2D
|
|
Mostrar línea central |
Dibuja la arandela de presión 2D con línea(s) central(es) |
Parámetros de tornillo
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Tornillo de tope |
|
|
Tamaño |
Seleccione el tamaño de tornillo de tope |
|
Longitud |
Para un valor de longitud personalizado, anule la selección de Usar incrementos de longitud estándar e ingrese la longitud debajo de la cabeza del tornillo |
|
Estilo de cabeza (sólo ISO) |
Seleccione el estilo de la cabeza
|
|
Estilo de rosca |
Seleccione el estilo de rosca 2D; consulte Estilos de rosca de objeto sujetador
|
|
Vista |
Seleccione la vista 2D
|
|
Dibujar fileteado bajo cabeza (sólo ASME pulgadas, ASME métrico y DIN) |
Dibuja un filete debajo de la cabeza del tornillo de tope |
|
Usar incrementos de longitud estándar |
Automáticamente ajusta la longitud al incremento más cercano en base al tamaño, según estándares ASME, ISO o DIN; anule la selección para ingresar una longitud personalizada |
|
Mostrar línea central |
Dibuja el tornillo de tope 2D con línea(s) central(es) |
|
Mostrar roscas |
Dibuja el tornillo de tope 3D con roscas
|
|
Tornillo de fijación |
|
|
Tipo de cabeza |
Especifique el tipo de cabeza de tornillo de fijación |
|
ASME pulgadas y métrico |
|
|
DIN e ISO |
|
|
Tipo de punto |
Especifique el tipo de punto de tornillo de fijación |
|
ASME pulgadas y métrico |
|
|
DIN e ISO |
|
|
Tamaño |
Seleccione el tamaño de tornillo de fijación |
|
Longitud |
Para un valor de longitud personalizado, anule la selección de Usar incrementos de longitud estándar e ingrese la longitud debajo de la cabeza del tornillo |
|
Paso de rosca (sólo ASME pulgadas) |
Para tamaños ASME pulgadas, especifique las roscas de paso nacional unificado grueso (UNC) o nacional unificado fino (UNF) |
|
Estilo de rosca |
Seleccione el estilo de rosca 2D; consulte Estilos de rosca de objeto sujetador |
|
Vista |
Seleccione la vista 2D
|
|
Usar incrementos de longitud estándar |
Automáticamente ajusta la longitud al incremento más cercano en base al tamaño, según estándares ASME, ISO o DIN; anule la selección para ingresar una longitud personalizada |
|
Mostrar línea central |
Dibuja el tornillo de fijación 2D con línea(s) central(es) |
|
Mostrar roscas |
Dibuja el tornillo de fijación 3D con roscas
|
