Roscas de tornillo
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Roscas de tornillo
|
Detalles |
Para insertar una rosca de tornillo:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Diámetro |
Ingrese el diámetro de rosca |
|
Longitud total |
Especifique la longitud total de la rosca de tornillo |
|
Longitud de rosca |
Especifique la longitud de las roscas solamente |
|
Paso de rosca |
Indique el paso de rosca |
|
Radio de filete |
Especifique el radio filete |
|

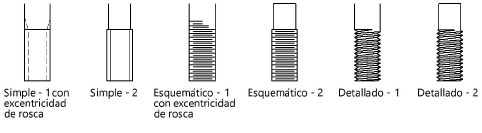

Estilo de rosca |
Seleccione uno de los estilos de presentación de rosca Para Estilo 1, el diámetro debe ser igual al diámetro de rosca; para Estilo 2, el diámetro debe ser igual al diámetro de paso.
|
|
Parte inferior de rosca |
Seleccione plano o achaflanado |
|
Mostrar roscas como |
Para estilos de rosca Simples, seleccione líneas de trazo o sólidas
|
|
Mostrar excentricidad de rosca |
Para estilos Simple-1 y Esquemático-1, presenta la excentricidad de rosca |
|
Mostrar línea central |
Dibuja las roscas de tornillo con una línea central |
