Propiedades de segmento de fuste

< Agregar/Agregar >

Haga clic en < Agregar para agregar un segmento de fuste a la izquierda del segmento actual, o haga clic en Agregar > para agregar un segmento de fuste a la derecha del segmento actual

Eliminar

Elimina el segmento de fuste actual

< Anterior/Siguiente >

Haga clic en Anterior para seleccionar el segmento de fuste a la izquierda del segmento actual, o haga clic en Siguiente para seleccionar el segmento de fuste a la derecha del segmento actual

Actualizar

Actualiza la imagen de vista previa para el segmento actual

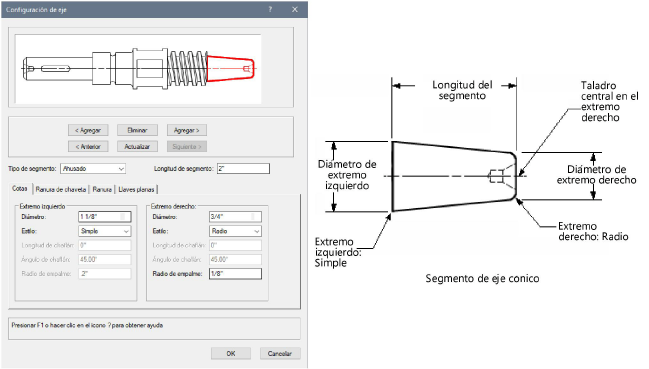

Tipo de segmento

Seleccione un tipo de segmento de fuste recto, cónico o roscado

Longitud de segmento

Especifique la longitud de segmento de fuste

Diámetro

Para segmentos rectos o cónicos, ingrese el diámetro de los extremos

Estilo

Para segmentos rectos o cónicos, seleccione el estilo de extremo

Longitud de chaflán

Para segmentos rectos o cónicos, especifique la longitud para estilos de extremo chaflán/acampanado

Ángulo de chaflán

Para segmentos rectos o cónicos, especifique el valor de ángulo para estilos de extremo chaflán/acampanado

Radio de filete

Para segmentos rectos o cónicos, especifique el valor de radio para estilos de extremo filete/radio

Tipo de rosca

Para segmentos roscados, seleccione la serie de rosca pulgada o métrico estándar, o seleccione roscas especiales para especificar parámetros de rosca personalizados, Acme o de tuerca de seguridad de cojinete; la selección en este campo activa el parámetro tamaño de rosca asociado o el botón Roscas especiales

Tamaños en pulgadas

Para series de pulgadas estándar, seleccione el tamaño de rosca y roscas por pulgada

Tamaños métricos

Para series métricas estándar, seleccione el tamaño de rosca y el paso

Espiral de rosca

Para segmentos roscados, seleccione si dibujar roscas derechas o izquierdas

Conicidad de rosca

Para roscas de tubo cónicas, seleccione si la conicidad apunta a la izquierda o derecha

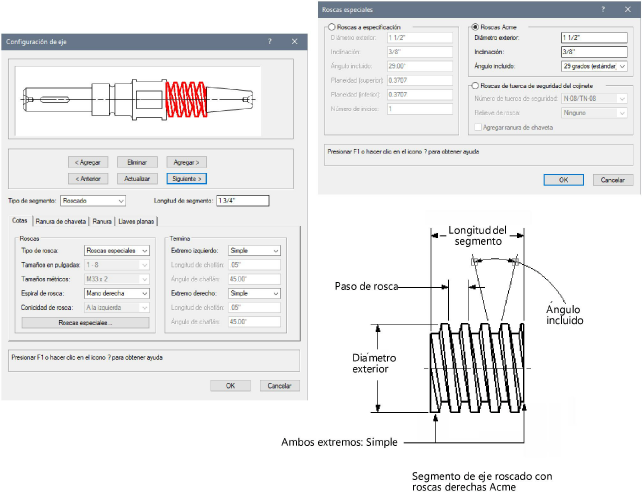

Roscas especiales

Para segmentos roscados, haga clic en Roscas especiales para especificar parámetros de rosca personalizados, Acme o de tuerca de seguridad de cojinete.

Para roscas a personalizadas, ingrese el diámetro exterior de roscas, el paso de rosca, el ángulo incluido de las roscas, la calidad plana de la parte superior (en el diámetro exterior) y parte inferior (en el diámetro de raíz) de las roscas, y el número de inicios.

Para roscas Acme, ingrese el diámetro exterior de roscas, el paso de rosca, y seleccione el ángulo incluido de las roscas.

Para roscas de tuerca de seguridad de cojinete, seleccione el número de tuerca de seguridad de cojinete, la posición de relieve de rosca (si la hay), y agregue una ranura de chaveta, si se desea.

Extremo izquierdo/Extremo derecho

Para segmentos roscados, seleccione simple o achaflanado para los extremos izquierdo y derecho

Longitud de chaflán

Para segmentos roscados, especifique la longitud para estilos de extremos de chaflán

Ángulo de chaflán

Para segmentos roscados, especifique el valor de ángulo para estilos de extremos de chaflán

Agregar ranura de chaveta

Para segmentos rectos, seleccione Agregar ranura de chaveta para agregar una ranura de chaveta al segmento actual

Medir desde

Seleccione para medir la posición de la ranura de chaveta desde el extremo izquierdo o derecho

Distancia

Ingrese la distancia desde el extremo del segmento a la ranura de chaveta

Estándar de cuña

Seleccione para insertar una ranura de chaveta imperial o métrica

Posición

Seleccione para posicionar la ranura de chaveta en la parte frontal, superior, inferior o posterior del segmento

Ranura de chaveta paralela/Ranura de chaveta rectangular

Seleccione para agregar una ranura de chaveta rectangular o paralela; especifique una ranura de chaveta cuadrada o rectangular estándar, e ingrese la longitud de la ranura de chaveta

Ranura de chaveta de media caña

Agrega una ranura de chaveta Woodruff; seleccione el tamaño nominal

Agregar ranura

Para segmentos rectos, seleccione Agregar ranura para agregar una ranura al segmento actual

Medir desde

Seleccione para medir la posición de la ranura desde el extremo izquierdo o derecho

Distancia

Ingrese la distancia desde el extremo del segmento a la ranura

Tipo

Seleccione para agregar una ranura redonda, rectangular o en V

Ancho

Ingrese el ancho de ranura

Profundidad

Ingrese la profundidad de ranura

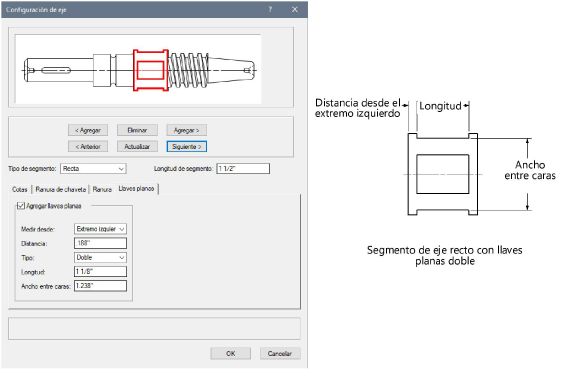

Agregar llaves planas

Para segmentos rectos, seleccione Agregar llaves planas para agregar llaves planas al segmento actual

Medir desde

Seleccione para medir la posición de las llaves planas desde el extremo izquierdo o derecho

Distancia

Ingrese la distancia desde el extremo del segmento a la ranura

Tipo

Seleccione para agregar llaves planas dobles o simples

Longitud

Ingrese la longitud de llaves planas

Ancho entre caras

Ingrese el ancho de entre caras de las llaves planas

Configuración

Haga clic en Configuración para abrir el cuadro de diálogo Configuración de fuste

Agregar taladro central

Dibuja el fuste con un taladro central. Seleccione configuración simple o de campana para el taladro central, seleccione el tamaño, y si el taladro central es dibujado en los extremos izquierdo, derecho, o ambos del fuste.

Mostrar roscas como

Seleccione cómo dibujar las roscas de fuste roscadas 2D

Mostrar línea central

Dibuja el fuste 2D con línea(s) central(es)

Mostrar roscas

Dibuja el fust 3D con roscas

Crear sólido

Crea un sólido genérico con los segmentos 3D individuales Para fustes grandes y complejos, esto reducirá el tamaño de archivo considerablemente. Anule la selección de esta opción al editar el fuste para acelerar el proceso de edición.
