Ruedas dentadas
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Rueda dentada
|
Design Suite, Architect, Spotlight: Componentes de máquina Landmark: Agregar herramienta a espacio de trabajo |
La herramienta Rueda dentada y la herramienta Rueda dentada - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.
Para insertar una rueda dentada:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|

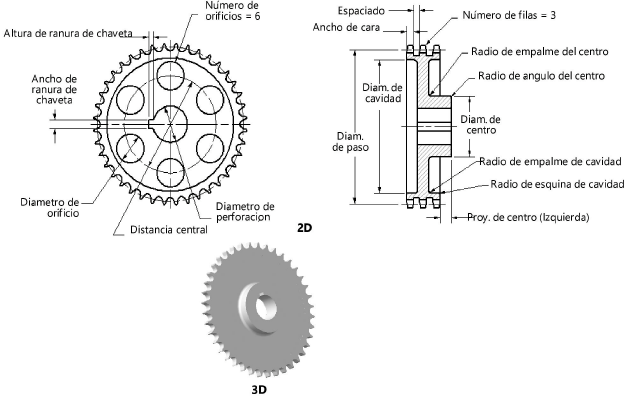

Parámetro |
Descripción |
|
Std. Núm. de cadena (paso) |
Seleccione el número de cadena de rodillo ISO o ANSI estándar; el paso es dado como referencia |
|
Número de dientes |
Ingrese el número de dientes |
|
Diámetro de paso (ref.) |
Presenta el diámetro de paso en base al paso y número de dientes |
|
Número de filas |
Ingrese el número de filas de dientes |
|

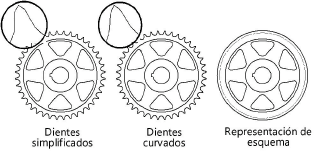

Perfil de diente |
Seleccione el tipo de perfil de diente
|
|
Usar ancho y espaciado estándar |
Use valores de Ancho de cara y Espaciado estándar en base al Paso seleccionado; anule la selección para especificar valores personalizados e ingrese los valores |
|
Ancho de cara |
Ingrese el valor de ancho de cara |
|
Espaciado |
Ingrese el espaciado entre filas de dientes |
|
Dibujar cavidad (sólo 2D) |
Seleccione Dibujar cavidad para dibujar un alma empotrada, y especifique los parámetros 2D |
|
Grosor de alma |
Ingrese el grosor de alma |
|
Diámetro de cavidad |
Ingrese el diámetro de cavidad |
|
Radio de esquina de cavidad |
Especifique el radio de esquina de cavidad |
|
Radio de filete de cavidad |
Especifique el radio fileteado de cavidad |
|
Dibujar centro (sólo 2D) |
Dibuja un centro |
|
Diámetro de centro |
Ingrese el diámetro del centro |
|
Proyección de centro (izquierda/derecha) |
Especifique la cantidad de proyección para el centro a la izquierda y a la derecha; un valor negativo indica que la cara del centro está empotrada |
|
Radio de ángulo del centro |
Ingrese el radio de ángulo del centro |
|
Radio de filete del centro |
Ingrese el radio de filete del centro |
|
Dibujar perforación (sólo 2D) |
Dibuja una perforación |
|
Diámetro de perforación |
Ingrese el diámetro de la perforación |
|
Ranura de chaveta |
Si una ranura de chaveta está presente, seleccione tamaño rectangular, cuadrado o personalizado. Las selecciones rectangular y cuadrado aplican el tamaño recomendado por ASME en base al diámetro de la perforación. |
|
Ancho/Altura |
Para tamaños de ranura de chaveta personalizados, ingrese los valores de ancho y altura de la ranura de chaveta |
|
Configuración de alma (sólo 2D) |
Seleccione la configuración de alma y luego especifique parámetros 2D, si los hay. Cuando Orificios es seleccionado, su tamaño puede ser especificado como un valor de porcentaje o diámetro
|
|
Número |
Indique el número de orificios o rayos para la rueda dentada (no es aplicable a configuraciones de alma Simple) |
|
Tamaño (10–100%) |
Para configuraciones de alma Orificios (Porcentaje) y Rayos, ingrese el porcentaje de la abertura de cavidad ocupada por los orificios o rayos |
|
Distancia central |
Cuando Orificios es seleccionado para la configuración de alma, especifique la distancia entre los centros de orificios |
|
Diámetro de orificio (2D y 3D) |
Cuando Orificios es seleccionado para la configuración de alma, indique el tamaño de los orificios |
|

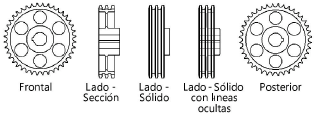

Vista (sólo 2D) |
Seleccione la vista 2D
|
|
Dibujar líneas centrales (sólo 2D) |
Dibuja la rueda dentada con líneas centrales |
