Tornillos sinfín
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Tornillo sinfín
|
Design Suite, Architect, Spotlight: Componentes de máquina Landmark: Agregar herramienta a espacio de trabajo |
Múltiples herramientas de tornillo y engranaje sinfín comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.
Para insertar un tornillo sinfín:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|

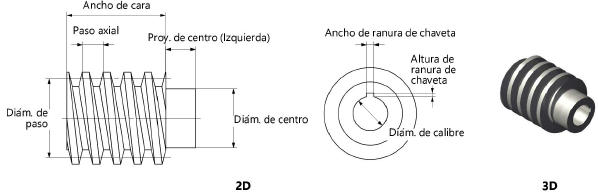

Parámetro |
Descripción |
|
Diámetro de paso |
Ingrese el diámetro de paso |
|
Paso axial |
Ingrese el paso axial |
|
Ángulo de presión (grados) |
Seleccione el ángulo de presión en grados |
|
Número de inicios |
Seleccione el número de inicios
|
|
Perfil de diente |
Seleccione el tipo de perfil de diente
|
|
Ancho de faceta |
Ingrese el ancho de faceta del tornillo sinfín |
|
Dibujar centro(s) |
Dibuja un centro |
|
Diámetro de centro |
Ingrese el diámetro del centro |
|
Proyección de centro (izquierda/derecha) |
Especifique la cantidad de proyección para el centro a la izquierda y la derecha; un valor negativo indica que la faceta del centro está empotrada |
|
Dibujar perforación |
Dibuja una perforación |
|
Diámetro de perforación |
Ingrese el diámetro de la perforación |
|
Ranura de chaveta |
Si una ranura de chaveta está presente, seleccione tamaño cuadrado, rectangular o personalizado. Las selecciones cuadrado y rectangular aplican el tamaño recomendado por ASME en base al diámetro de la perforación. |
|
Ancho/Altura de ranura de chaveta |
Para tamaños de ranura de chaveta personalizados, ingrese los valores de ancho y altura de la ranura de chaveta |
|
Vista (sólo 2D) |
Seleccione la vista 2D
|
|
Mostrar líneas centrales (sólo 2D) |
Dibuja el tornillo sinfín con líneas centrales |
Inserte un engranaje de tornillo sinfín para completar el conjunto de engranajes de tornillo sinfín.
