Cojinetes de soporte
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Cojinete de soporte
|
Design Suite, Architect, Spotlight: Componentes de máquina Landmark: Agregar herramienta a espacio de trabajo |
La herramienta Cojinete de soporte y la herramienta Cojinete de soporte - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.
Para insertar un cojinete de soporte:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|

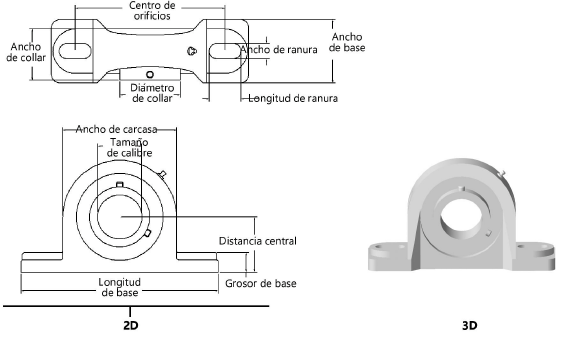

Parámetro |
Descripción |
|
Tamaño |
Seleccione uno de los tamaños comunes de cojinete de soporte; los valores del parámetro asociado son presentados en la paleta Información del objeto |
|
Usar cotas personalizadas |
Aplica modificaciones de parámetro personalizadas |
|
Tamaño de perforación |
Indique el diámetro de perforación |
|
Distancia central |
Indique la longitud desde el centro de la perforación hasta la parte inferior de la base |
|
Ancho de carcasa |
Ingrese el ancho de la carcasa |
|
Longitud de base |
Especifique la longitud de la base |
|
Grosor de base |
Especifique el grosor de la base |
|
Centros de perforaciones |
Especifique la distancia entre los centros de perforaciones |
|
Ancho de hendidura |
Indique el ancho de las hendiduras |
|
Longitud de hendidura |
Indique la longitud de las hendiduras |
|
Ancho de base |
Especifique el ancho de la base de bloque |
|
Ancho de collar |
Ingrese el ancho del cuello |
|
Diámetro de cuello |
Ingrese el diámetro del cuello |
|
Tamaño de tornillo de fijación |
Indice el tamaño de los tornillos de fijación de bloqueo |
|
Vista (sólo 2D) |
Seleccione la vista 2D
|
|
Mostrar tornillos de fijación |
Presenta los tornillos de fijación
|
|
Mostrar engrasador |
Presenta el engrasador
|
|
Mostrar líneas centrales y líneas ocultas (sólo 2D) |
Dibuja el cojinete 2D con líneas centrales y líneas ocultas |
