Cojinetes de rodillos
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Cojinete de rodillos
|
Design Suite, Architect, Spotlight: Componentes de máquina Landmark: Agregar herramienta a espacio de trabajo |
Múltiples herramientas de rodamiento, cojinete de rodillos y cojinete de agujas comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.
Para insertar un cojinete de rodillos:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Tipo de cojinete |
Seleccione desde una variedad de tipos de cojinetes. |
|
Fila simple, separable |
|
|

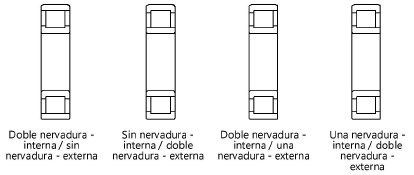

Fila simple |
|
|
Fila simple, auto-alineante |
|
|

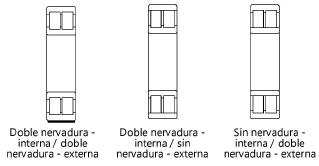

Fila doble |
|
|
Fila doble, auto-alineante |
|
|

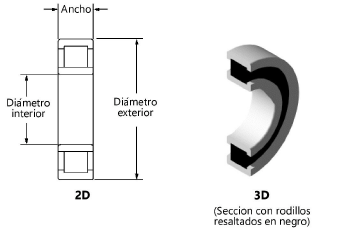

Diámetro interior |
Especifique el diámetro interior del cojinete |
|
Diámetro exterior |
Especifique el diámetro exterior del cojinete |
|
Ancho |
Ingrese el ancho del cojinete |
|
Vista (sólo 2D) |
Seleccione la vista 2D
|
|
Mostrar detalle (sólo 2D) |
Indique si presentar una vista detallada 2D del cojinete
|
|
Mostrar línea central (sólo 2D) |
Dibuja el cojinete con líneas centrales |
|
Sección (sólo 3D) |
Dibuja una sección del cojinete |
|
Resaltar rodillos (sólo 3D) |
Resalta los rodillos dentro del cojinete en negro |
