Marco de control de característica
|
Modo |
Herramienta |
Espacio de trabajo: Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Marco de control de característica
|
Design Suite, Architect, Spotlight: Cotas/Notas Landmark: Agregar herramienta a espacio de trabajo |
Múltiples herramientas de anotación comparten la misma posición en el conjunto de herramientas en algunos espacios de trabajo. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccione la herramienta deseada.

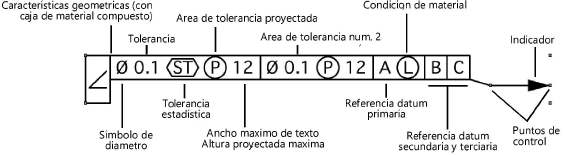

Un marco de control de característica consiste en un símbolo de característica geométrica, hasta dos áreas de tolerancia, y hasta tres áreas de referencia de dátum.
Para insertar un marco de control de característica:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto y clic nuevamente para configurar el giro. La primera vez que se usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Para agregar una línea de referencia y un marcador, haga clic en la herramienta Selección desde la paleta Básica y arrastre los puntos de control en el objeto. Edite el marcador desde la paleta Atributos (consulte Atributos de marcador).
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Giro |
Especifica el número de grados a girar el objeto (0.00 es horizontal). |
|
Estilo de texto |
Seleccione un estilo de texto desde una biblioteca o el archivo actual. Para usar el estilo definido para la clase del objeto, seleccione <Estilo de texto de clase>. Para formatear el texto usando opciones en el menú Texto, seleccione <Sin estilo>. Consulte Usar estilos de texto y Formatear textos. |
|

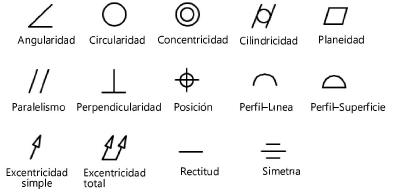

Característica geométrica |
Seleccione el símbolo de característica geométrica, si lo hay
|
|
Caja compuesta |
Aumenta el tamaño de la caja de característica geométrica; esto es usado al colocar un segundo marco de control de característica
|
|
Área de tolerancia #1/#2 |
Incluye Área de tolerancia #1 y/o Á de tolerancia #2 |
|
Tolerancia |
Ingrese el valor de tolerancia |
|
Mostrar símbolo de diámetro |
Presenta un símbolo de diámetro junto con el valor de tolerancia
|
|
Condición material |
Elija la condición de material, si la hay
|
|
Tolerancia estadística |
Presenta un símbolo de tolerancia estadística
|
|
Zona de tolerancia proyectada |
Presenta un símbolo de zona de tolerancia proyectada |
|
Altura de zona |
Ingrese la altura máxima de zona de tolerancia proyectada cuando un símbolo de zona de tolerancia proyectada es presentado |
|
Colocar el símbolo PTZ fuera del FCF |
Coloca el símbolo de zona de tolerancia proyectada afuera y hacia la parte inferior del marco de control de característica
|
|
Referencia de dátum primaria/secundaria/terciaria |
Incluye la referencia de dátum primaria, secundaria y/o terciaria |
|
Referencia |
Ingrese la letra de referencia deseada |
|
Condición material |
Seleccione una condición material, si la hay
|
|
Posición de línea de referencia |
Seleccione izquierda o derecha |
