Editar geometría de losa con modificadores 3D
Una losa puede ser modificada por una forma 3D como una extrusión, extrusión cónica, extrusión a lo largo de ruta, barrido, sólido o malla cerrada. Estas modificaciones permiten a una losa tener una rampa, agregar vigas estructurales o incluir características de drenaje. Los límites del modificador pueden ser definidos específicamente de acuerdo a su forma, o simplemente pueden ser definidos por el límite de losa.
Agregar un objeto 3D a una losa
|
Comando |
Espacio de trabajo: Ruta |
|
Agregar objeto 3D a losa |
Design Suite, Architect: AIC Landmark: Landmark > Arquitectónico Spotlight: Spotlight > Arquitectónico |

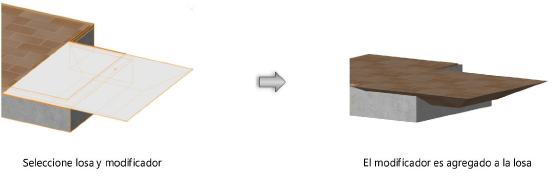

Para agregar un objeto 3D a una losa:
Seleccione la losa y el modificador 3D.
Seleccione el comando.
Se abre el cuadro de diálogo Agregar objeto 3D a losa.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Agregar objeto a componente |
Seleccione el componente a modificar por el agregado; todos los otros componentes son recortados por el modificador |
|
Recortar objeto a límite de componente |
Recorta el objeto 3D a los límites del componente seleccionado; esto es útil para crear una losa con pendiente |
Restar un objeto 3D desde una losa
|
Comando |
Espacio de trabajo: Ruta |
|
Restar objeto 3D desde losa |
Design Suite, Architect: AIC Landmark: Landmark > Arquitectónico Spotlight: Spotlight > Arquitectónico |

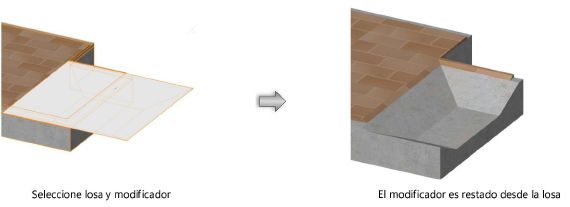

Para restar un objeto 3D desde una losa:
Seleccione la losa y el modificador 3D.
Seleccione el comando.
La geometría 3D es restada desde cada componente que traslapa.
