HVAC
Las herramientas y los objetos de calefacción, ventilación y aire acondicionado (HVAC por sus siglas en inglés) disponibles en el producto Vectorworks Architect agregan ductos y difusores de HVAC en una variedad de configuraciones a un dibujo. Estos modelos geométricos pueden representar una variedad de elementos reales. Por ejemplo, el objeto de difusor puede tener sus cotas y parámetros configurados para desarrollar muchos difusores de diferentes medidas, incluyendo tamaños estándar de la industria que pueden ser predefinidos.
Acceda a objetos HVAC desde las bibliotecas de Vectorworks en el Administrador de recursos. Objetos de HVAC consisten en representaciones 2D/3D híbridas de elementos de conductos HVAC comunes.

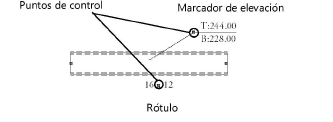

Objetos de conductos incluyen rótulos y etiquetas de marcador de elevación presentados de manera opcional. Los contenidos del rótulo son determinados por una cadena texto de valores definidos por el usuario, como el ancho y la altura (obtenidos automáticamente), y cualquier texto deseado. La etiqueta de marcador de elevación indica la distancia superior e inferior sobre el piso terminado de un elemento de conductos de HVAC; Mostrar detalle 3D debe estar activado para presentar la etiqueta de marcador de elevación. El rótulo y la etiqueta de marcador de elevación de HVAC pueden ser movidos fácilmente arrastrando sus puntos de control a la ubicación correcta.
Un informe difusor conteniendo un difusor, registro e inventario de rejilla puede ser incluido. Para agregarlo al dibujo, use el comando Crear informe o el Administrador de recursos. Desde el Administrador de recursos, seleccione Bibliotecas de Vectorworks\Valores predeterminados\Informes_Inventarios\Informes de HVAC.vwx. Arrastre la hoja de cálculo Informe de difusor al dibujo. Una hoja de cálculo Difusor, registro y rejilla de HVAC, rellena con información sobre los objetos en el dibujo actual, es creada automáticamente.
Para más información sobre rótulos, etiquetas de marcador de elevación e informes HVAC, consulte el archivo Ducto_Objeto.pdf incluido en la carpeta de la aplicación de Vectorworks [Vectorworks]\Bibliotecas\ MEP\HVAC.
