Architect or LandmarkCrear una sección de modelo de sitio

Comando

Espacio de trabajo: Ruta

Sección de modelo de sitio

Design Suite, Architect: AIC > Terreno

Landmark: Landmark

El comando Sección de modelo de sitio crea un perfil o vista seccional del sitio.

Para crear una sección de modelo de sitio:

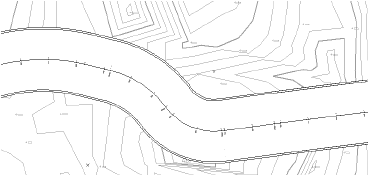

Dibuje o seleccione un polígono o polilínea 2D para definir la alineación de la sección. En el producto Vectorworks Landmark, si se selecciona una polilínea dibujada previamente con puntos de estación (como un objeto de calle o calzada (poli)), un perfil de punto de estación puede ser creado.


Los vértices de polígono o polilínea deben estar contenidos dentro de los límites del modelo de sitio.

Con el polígono o polilínea seleccionado, seleccione el comando.

Se abre el cuadro de diálogo Crear sección de modelo de sitio. Especifique los parámetros de sección de modelo de sitio.

Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.

Parámetro

Descripción

Crear sección en capa

Especifique la capa donde la sección será colocada

Dibujar cuadrícula de fondo

Dibuja una cuadrícula de fondo; haga clic en el cuadro de color para especificar el color de cuadrícula

Dibujar perfil de sitio existente

Dibuja un perfil para el modelo de sitio existente; haga clic en el cuadro de color para especificar el color de perfil

Dibujar perfil de sitio propuesto

Dibuja un perfil para el modelo de sitio propuesto; haga clic en el cuadro de color para especificar el color de perfil

Dibujar perfil de estación seleccionado

(se requiere Landmark)

Dibuja un perfil de los puntos de estación; haga clic en el cuadro de color para especificar el color de perfil; esta opción sólo está disponible si una polilínea asociada con puntos de estación (como un calle) es seleccionada.

Puntos de estación



Dibuja puntos en vértices de polígono

Si el polígono seleccionado no contiene objetos de estaca, crea puntos de estación en los vértices de polígono; esta opción sólo está disponible si una polilínea de estación es seleccionada

Dibujar puntos en intervalo

Si el polígono seleccionado no contiene objetos de estaca, crea puntos de estación en el intervalo especificado

Dibujar puntos en estacas existentes

(se requiere Landmark)

Cuando estacas existen a lo largo del polígono de perfil, puntos de estación son automáticamente creados para las estacas; esta opción sólo está disponible si una polilínea con puntos de estación (como una calle) es seleccionada

Formatear

Haga clic para especificar el formato gráfico de la sección

Haga clic en Formatear.

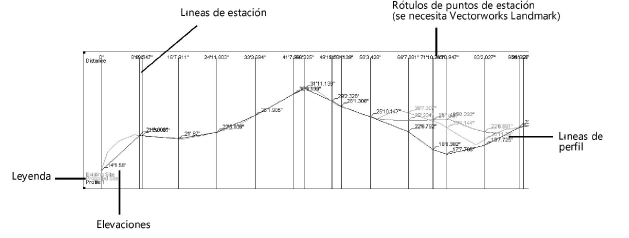

Se abre el cuadro de diálogo Formatear sección de modelo de sitio. Especifique el formato para el gráfico de sección de modelo de sitio.

Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.

Parámetro

Descripción

Presentar factor de escala

Especifica el factor de escala del modelo de sitio; el factor de escala de capa es ingresado de manera predeterminada

Factor de aumento vertical

Configura un factor de escala independiente para el eje Y del gráfico

Margen vertical

Especifica la distancia, en unidades de página, entre los puntos más altos y más bajos en el gráfico y los márgenes del gráfico

Margen horizontal

Especifica la distancia, en unidades de página, entre el inicio y fin del gráfico y los márgenes del gráfico

Dibujar texto de leyenda

Indica si crear una leyenda para el gráfico; texto de leyenda tiene código de color para coincidir con los perfiles de sección

Tamaño de punto de leyenda

Especifica el tamaño, en puntos, del texto de leyenda

Dibujar elevaciones

Indica si presentar la elevación de los perfiles a lo largo de los puntos de estación

Tamaño de punto de elevación

Especifica el tamaño, en puntos, del texto de elevación

Etiquetas de punto de estación

(se requiere Landmark)

Configura el tipo de etiqueta, si la hay, a aplicar a los puntos de estación en la cuadrícula de fondo

Grosor de línea de perfil

Especifica el grosor de las líneas de perfil

Grosor de línea de estación

Especifica el grosor de las líneas de estación

Haga clic en Aceptar para volver al cuadro de diálogo Crear sección de modelo de sitio.

Haga clic en Aceptar para crear la vista seccional del sitio. Si el modelo de sitio cambia, la sección del modelo de sitio debe ser recreada.
