Crear espacios con polilíneas
|
Comando |
Espacio de trabajo: Ruta |
|
Crear espacios con polígonos o polilíneas |
Design Suite, Architect: AIC > Planificación de espacio Landmark: Landmark > Planificación de espacio Spotlight: Agregar comando a espacio de trabajo (consulte Personalizar espacios de trabajo) |
Durante las etapas iniciales de un diseño puede ser más fácil trabajar con polilíneas en lugar de espacios. Use los comandos de edición de superficie en el menú Modificar (Agregar superficie, Recortar superficie, Intersecar superficie, Combinar en superficie) para modificar las polilíneas para crear las formas deseadas. Una vez que las formas de polilínea están finalizadas, conviértalas en espacios para aprovechar las características adicionales que objetos de espacio proporcionan, como cálculos de área, terminaciones de habitación, etc.

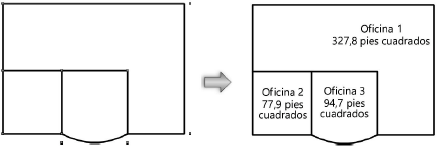

Para convertir polilíneas en espacios:
Desde la paleta Atributos, configure los atributos 2D para los espacios (relleno, pluma, opacidad y grosor de línea).
Haga clic en la herramienta Espacio y desde la barra de herramientas haga clic en Preferencias. Configure los parámetros predeterminados para los objetos de espacio.
Seleccione las polilíneas a convertir en espacios. Este comando también convierte rectángulos, rectángulos redondeados, polígonos, arcos, círculos y óvalos en espacios.
Seleccione el comando. Los elementos seleccionados son convertidos en espacios.
Otra opción es dibujar una polilínea y luego seleccionar el comando Crear objetos desde formas (consulte Crear polilíneas y Crear una zonificación volumétrica).
