Bulbo plano
|
Modo |
Herramienta |
Conjunto de herramientas |
|
Modos para La herramienta Inserción de símbolo |
Bulbo plano
|
Detalles |
La herramienta Bulbo plano y la herramienta Bulbo plano - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.
Para crear un objeto de bulbo plano:
Haga clic en la herramienta y el modo.
Haga clic para colocar el objeto en el dibujo y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Serie |
Seleccione las series deseadas para presentar los tamaños nominales apropiados |
|
Tamaño |
Seleccione el tamaño de bulbo plano |
|
Longitud (sólo 3D) |
Ingrese la longitud de bulbo plano 3D |
|
Poner lugar geométrico en el centroide (sólo 2D) |
Seleccione si dibujar un lugar geométrico en el centroide del bulbo plano 2D |
|
Bloquear posición de centroide |
Bloquea la posición de centroide; al estar bloqueado, el centroide se comporta como el punto de inserción del objeto y se mantiene en posición si la forma/tamaño/giro del objeto es editado |
|

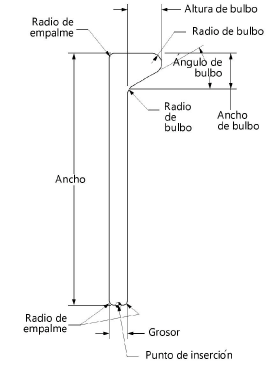

Tamaño a medida |
Seleccione esta opción para activar campos para especificar un tamaño de bulbo plano personalizado |
|
Ancho |
Presenta el ancho de bulbo plano, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado |
|
Grosor |
Presenta el grosor de bulbo plano, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado |
|
Altura de bulbo |
Presenta la altura de bulbo, o si Tamaño a medida, permite ingresar un valor personalizado |
|
Ancho de bulbo |
Presenta el ancho de bulbo, o si Tamaño a medida, permite ingresar un valor personalizado |
|
Radio de bulbo |
Presenta el valor de radio de bulbo, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado |
|
Radio de canto redondeado |
Presenta el valor de radio de canto redondeado, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado |
|
Ángulo de bulbo (grados) |
Presenta el ángulo de bulbo en grados, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado |
|
Propiedades de sección |
Propiedades de sección son automáticamente calculadas y presentadas en base a unidades en pulgadas para formas imperiales y unidades en milímetros para formas métricas (sin importar las unidades seleccionadas y la configuración Mostrar unidad en el cuadro de diálogo Unidades) |
|
Área |
Presenta el área de bulbo plano |
|
Alrededor del eje X-X/Y-Y |
|
|
Momento de inercia |
Presenta el momento de inercia alrededor de los ejes de centroide horizontal (X-X) y vertical (Y-Y) |
|
Módulo de sección |
Presenta el módulo de sección alrededor de los ejes de centroide horizontal (X-X) y vertical (Y-Y) |
|
Radio de giro |
Presenta el radio de giro alrededor de los ejes de centroide horizontal (X-X) y vertical (Y-Y) |
