Design SuiteCorte en eje 2

Herramienta

Conjunto de herramientas

Corte en eje 2



Detalles

Para insertar un objeto de interrupción en fuste 2.

Haga clic en la herramienta y el modo.

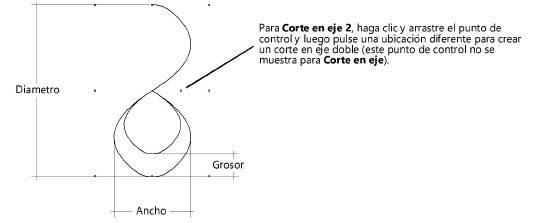

Haga clic para colocar el objeto en el dibujo y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.


Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.

Parámetro

Descripción

Diámetro de fuste

Especifique el diámetro del objeto de interrupción en fuste

Ancho de corte

Especifique el ancho del objeto de interrupción en fuste

Configuración

Seleccione Sólido o Hueco

Grosor de pared

Para configuraciones de interrupción en fuste hueco, indique el grosor de la pared del fuste

Formas y detalles estructurales
