Sección Z



Detalles

La herramienta Sección Z y la herramienta Sección Z - 3D comparten la misma posición en el conjunto de herramientas. Haga clic y mantenga el mouse en la herramienta visible para abrir la lista Herramientas asociadas y seleccionar la herramienta deseada.


Para crear un objeto de sección Z:

Haga clic en la herramienta y el modo.

Haga clic para colocar el objeto en el dibujo y clic nuevamente para configurar el giro. La primera vez que usa la herramienta en un archivo se abre un cuadro de diálogo de propiedades. Configure los parámetros predeterminados. Los parámetros pueden ser editados más adelante desde la paleta Información del objeto.

Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.

Parámetro

Descripción

Serie

Seleccione las series deseadas para presentar los tamaños nominales apropiados

Tamaño

Seleccione el tamaño de la sección Z

Longitud

(sólo 3D)

Ingrese la longitud de la sección Z 3D

Poner lugar geométrico en el centroide

(sólo 2D)

Seleccione si dibujar un lugar geométrico en el centroide de la sección Z 2D

Bloquear posición de centroide

Bloquea la posición de centroide; al estar bloqueado, el centroide se comporta como el punto de inserción del objeto y se mantiene en posición si la forma/tamaño/giro del objeto es editado

Tamaño personalizado

Seleccione esta opción para activar campos para especificar un tamaño de sección Z personalizado

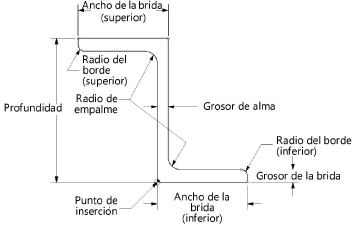

Profundidad

Presenta la profundidad entre puntos de fin, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado

Ancho de brida (superior) / (Inferior)

Presenta el ancho de brida superior e inferior, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado

Grosor de alma

Presenta el grosor de alma, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado

Grosor de brida

Presenta el grosor de brida, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado

Radio de borde (superior) / (inferior)

Presenta el valor del radio de borde superior e inferior, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado

Radio de canto redondeado

Presenta el valor de radio de canto redondeado, o si Tamaño a medida es seleccionado, permite ingresar un valor personalizado

Propiedades de sección

Propiedades de sección son automáticamente calculadas y presentadas en base a unidades en pulgadas para formas imperiales y en milímetros para formas métricas (sin importar las unidades seleccionadas y de la configuración Mostrar unidad en el cuadro de diálogo Unidades)

Área

Presenta el área de sección Z

Alrededor del eje X-X/Y-Y



Momento de inercia

Presenta el momento de inercia alrededor de los ejes de centroide horizontal (X-X) y vertical (Y-Y)

Módulo de sección

Presenta el módulo de sección alrededor de los ejes de centroide horizontal (X-X) y vertical (Y-Y)

Radio de giro

Presenta el radio de giro alrededor de los ejes de centroide horizontal (X-X) y vertical (Y-Y)
