Configurar la presentación del plano de corte de sección para objetos de complemento

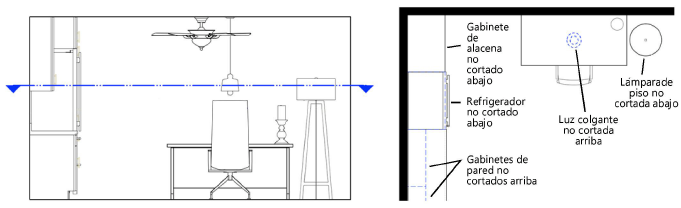

Para objetos como accesorios de plomería, gabinetes y muebles que son típicamente mostrados no cortados en viewports de sección incluso cuando intersecan el plano de corte, se puede configurar cómo el objeto de complemento debe ser presentado cuando pasa a través del plano de corte: como si estuviera cortado por el plano de corte, o como si estuviera abajo/más allá o arriba/antes del plano de corte.
Esta configuración puede ser reemplazada para objetos individuales en un viewport de sección; consulte Presentación de objetos tridimensionales en encuadres de sección.
La presentación del plano de corte de sección también puede ser configurada para definiciones de símbolo en los cuadros de diálogo Crear símbolo u Opciones de símbolo; consultar Crear definiciones de símbolo.
Para configurar cómo el objeto de complemento se presenta cuando interseca un plano de corte de viewport de sección:
Dependiendo si se configura la presentación del plano de corte de sección de un estilo para un estilo del objeto de complemento o una instancia de objeto de complemento, haga clic con el botón derecho en el recurso u objeto, y seleccione Opciones de estilo de objeto de complemento u Opciones de objeto de complemento desde el menú de contexto.
Se abre el cuadro de diálogo Opciones de estilo de objeto de complemento o el cuadro de diálogo Opciones de objeto de complemento.
Si se configura la presentación para el estilo de objeto de complemento, configure si será definida por estilo o por instancia (consulte Concepto: Estilos de objeto de complemento). Si se configura la presentación de una instancia, verifique las configuraciones por estilo/instancia para confirmar que se puede configurar la presentación para esta instancia; sin embargo, la configuración por estilo/instancia sólo puede ser establecida desde el cuadro de diálogo Opciones de estilo de objeto de complemento.
Haga clic para mostrar/ocultar los parámetros.Haga clic para mostrar/ocultar los parámetros.
|
Parámetro |
Descripción |
|
Parámetros de clase y componentes 2D |
Para seleccionar la clase y configurar los parámetros para componentes 2D, consulte Opciones adicionales de estilo e instancia de objeto de complemento. |
|
Plano de corte de sección horizontal/vertical (se requiere el producto Design Suite) |
Configure cómo el objeto de complemento es presentado cuando interseca el plano de corte en viewports de sección horizontales y verticales. Ver como corte cuando es cortado en viewport: El objeto es presentado como cortado donde pasa a través del plano de corte del viewport. Ver como no cortado debajo/más allá cuando es cortado en viewport: El objeto es presentado como no cortado, como si estuviera ubicado debajo/más allá del plano de corte. Ver como no cortado sobre/antes cuando es cortado en viewport: El objeto es presentado como no cortado, como si estuviera ubicado sobre/antes del plano de corte. Esta configuración puede ser reemplazada para objetos individuales en un viewport de sección; consulte Presentación de objetos tridimensionales en encuadres de sección. |
