Crear objetos 3D desde objetos 2D
|
Comando |
Espacio de trabajo: Ruta |
|
Comando Crear objeto 3D desde 2D |
Design Suite, Architect: AIC > Diseño de maquinaria Landmark: Landmark > Diseño de maquinaria Spotlight: Spotlight > Diseño de maquinaria |

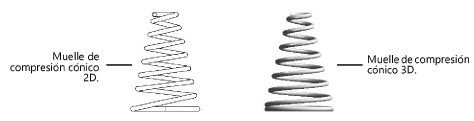

El comando Crear objeto 3D desde 2D coloca una versión 3D de un objeto 2D en un dibujo.
* El engranaje dentado, engranaje helicoidal, piñón y polea se convierten en un objeto 3D y un objeto de centro 3D.
Este comando crea el equivalente 3D de un objeto 2D seleccionado. Si un objeto 2D sin equivalente 3D es seleccionado, se escucha un pitido, una notificación indica que el objeto no puede ser convertido y se anula la selección del objeto.
|
Objetos 2D que pueden ser convertidos en objetos 3D |
|
|
|
Tuerca hexagonal (pulgada) Ángulo (pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Rodamiento Tuerca de bloqueo de rodamiento Engranaje cónico Bulbo plano (BSI, JIS, DIN) Perno de carruaje (pulgada, métrico) Canal (pulgada y métrico de AISC, JIS, ANZ, DIN) Pasador de horquilla (pulgada, métrico, DIN, ISO) Muelle de compresión - 1 y 2 Resorte de compresión cónico Pasador de aletas (pulgada) Resorte de troquel Pasador (pulgada) Muelle de extensión - frente, extremo Perno de ojo Cojinete bridado - 2 y 4 orificios Orificio - taladrado Orificio - cónico (pulgada, métrico) Viga I (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Perno en “J” (pulgada, métrico) Tecla Tuerca de mariposa estriada (pulgada, DIN) Tornillo tirafondo (pulgada, métrico) |
Arandela de presión (pulgada, métrico, DIN, ISO) Cojinete de agujas Tuerca (pulgada, métrico, DIN, ISO) Pasador cilíndrico (DIN) Cojinete de soporte Arandela plana (pulgada, métrico, DIN, ISO) Polea* Tubería rectangular (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Anillo de retención (pulgada, DIN) Arandela de retención (DIN) Remache - grande (pulgada) Remache - pequeño (pulgada) Remache (DIN) Cojinete de rodillos Cadena de rodillo - circular Cadena de rodillo - lineal Cadena de rodillo - eslabón de desplazamiento Tubería redonda (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Tornillo y tuerca (pulgada, métrico, DIN, ISO) Tornillo de fijación (pulgada, métrico, DIN, ISO) Eje Tornillo para chapa (pulgada, métrico) |
Tornillo de vástago con caña de apoyo (pulgada, métrico, DIN, ISO) Rueda dentada* Engranaje cilíndrico de dientes rectos* Cremallera de engranaje cilíndrico de dientes rectos Tubería cuadrada (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Perno articulado Perno de ojo articulado Pasador cónico (pulgada, DIN) Cojinete de rodillos cónicos Perno en “T” En “T” (en pulgada y métrico de AISC, BSI, JIS, DIN) Cojinete de presión Tornillo moleteado (pulgada) Muelle de torsión - frente, extremo Remache tubular (DIN) Perno de abrazadera Ala ancha (en pulgada y métrico de AISC, BSI, JIS, ANZ, DIN) Tuerca de mariposa (DIN) Tuerca de mariposa tipo A, B, C, D (pulgada) Cuña de mediacaña Tornillo para madera Tornillo sinfín Engranaje de tornillo sinfín* Sección Z |
Para crear un objeto 3D desde un objeto 2D:
Seleccione el objeto 2D. Se pueden seleccionar varios objetos 2D a la vez.
Seleccione el comando.
El objeto 3D se crea con los mismos parámetros que el objeto 2D.
