Importar bocetos manuales
|
Comando |
Ruta de acceso |
|
Importar archivo de imagen |
Archivo > Importar |
Escanear e importar bocetos, y luego calcarlos, es una técnica útil que puede servir como puente entre el dibujo a mano y el CAD. Para ser útiles, bocetos para calcar deben estar dibujados a escala y escaneados en una resolución relativamente alta (300 dpi o superior).
Para importar bocetos para calcar:
Después de escanear el boceto, guarde el archivo en uno de los formatos de importación de imagen en el programa Vectorworks.
Determine la escala del boceto original.
En el programa Vectorworks, abra el archivo donde el boceto será importado.
Seleccione o cree una capa de diseño para importar el boceto. Configure la capa a la escala del boceto. Consulte Crear capas y Configurar propiedades de capa de diseño.
Seleccione el comando para importar el boceto.
Configure la capa a la escala de dibujo deseada nuevamente, de ser necesario.
Mueva la imagen para ubicarla correctamente. La imagen puede ser girada; sin embargo, los mejores resultados son obtenidos cuando la imagen es escaneada lo más derecha posible. Considere bloquear la imagen una vez que está en la orientación deseada.
Toda transformación o ajuste de escala manual de la imagen distorsiona su escala.

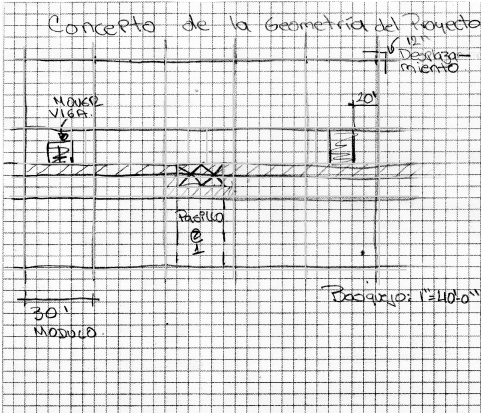

La siguiente imagen muestra un boceto escaneado usado como base para un diseño de directriz. Dibuje las directrices en la clase Guías. Antes de imprimir, desactive esta clase con el comando Modificar > Guías > Ocultar guías. Consulte Guías.
